Схема станции предполагает отопление помещений и приготовление горячей воды в параллельном режиме.
Отопительная нагрузка станции - 25 кВт (при ΔТ = 25 °С)
Максимальная рабочая температура - 95 °С,
Класс давления - PN6.
Мощность по приготовлению горячей воды и ее расход соответственно составляют 35 кВт и 12 л/мин при нагреве исходной воды на 45°С и температуре подающей линии отопления 65°С. Другие режимы нагрева воды следует определять по техническим диаграммам
Подключения теплоснабжения 1" ВР (шаровой кран), подключения по питьевой воде 3/4" ВР.
Габаритные размеры: В 800 х Ш 600 х Г 210.

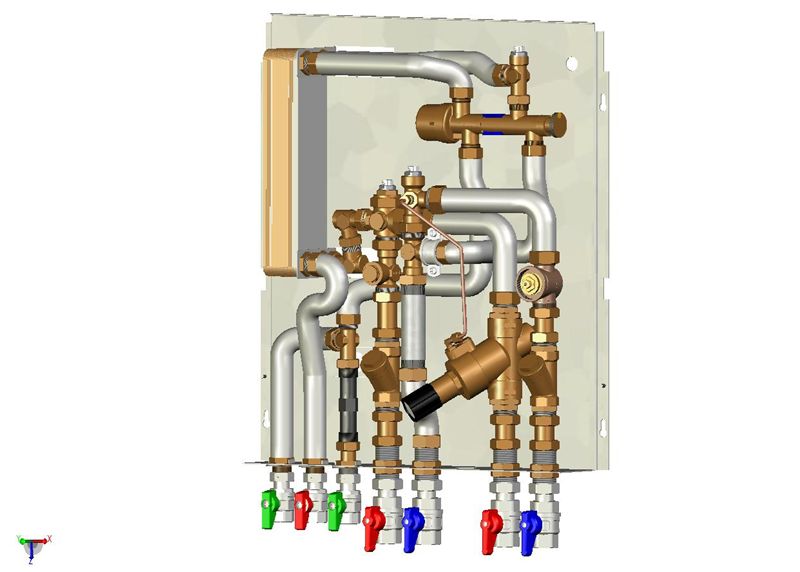

Комплектация станции LogoComfort RUS (25 кВт):
- Паяный теплообменник из нержавеющей стали для приготовления горячей воды;
- Дроссельная шайба в линии горячей воды – 12 л/мин;
- PM-регулятор расхода (переключение режимов ОТОПЛЕНИЕ - ГВС);
- Зональный клапан отопления (с преднастройкой);
- Воздухоспускные пробки в отопительной части станции;
- Разъем для установки счетчика тепла (1", 110мм);
- Разъем для установки счетчика воды (3/4", 110мм);
- Автоматический регулятор перепада давления;
- Комплект запорной арматуры (7 шаровых кранов);
- Соединения – гофрированная труба из нержавеющей стали DN16 в теплоизоляции;
- Фитинги и узлы – латунь;
- Оборудование смонтировано на плате и опрессовано на заводе.
