Область применения: Станция LogoVital позволяет локально готовить горячую воду проточным способом во встроенном пластинчатом теплообменнике.
Рекомендуется использовать для удаленных точек водоразбора в офисных и торговых центрах, больших квартирах (при применении схемы Logotherm), в реконструируемых зданий при замене газовых колонок.
Станции готовят горячую воду только в момент ее разбора, во время простоя теплоноситель в модуль не поступает (проход перекрыт гидравлическим приводом). Подключение осуществляется по трехтрубной схеме (холодная вода, подающая и обратная линии отопления).
Максимальная рабочая температура - 95 °С,
Класс давления - PN6.
По объему приготавливаемой горячей воды данный тип станций позволяет получить до 12 л/мин (17 л/мин), что соответствует 35 (46) кВт тепловой мощности при нагреве исходной воды на 45 °С и температуре подающей линии 65 °С. Другие режимы нагрева воды можно определить по диаграммам производителя.
Подключения - 3/4" НР.
Габаритные размеры:
- В 391 х Ш 298 х Г 145, для станции с теплообменником IC 8-24
- В 528 х Ш 428 х Г 145, для станции с теплообменником WP 24 - 30
Базовая комплектация станции LogoVital:
- Паяный теплообменник из нержавеющей стали для приготовления горячей воды
- Дроссельная шайба в линии горячей воды – 12 л/мин или 17 л/мин
- PM-регулятор расхода (включение режима нагрева)
- Воздухоспускная пробка в отопительной части станции
- Фильтр-грязевик перед теплообменником в линии отопления
- Соединения – гофрированная труба из нержавеющей стали DN16 в теплоизоляции
- Фитинги и узлы – латунь
- Оборудование смонтировано на плате и опрессовано на заводе

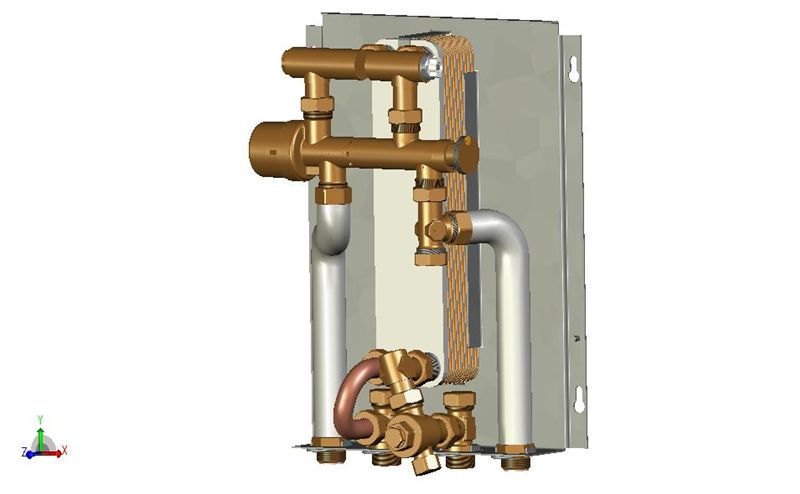

Основной модуль
