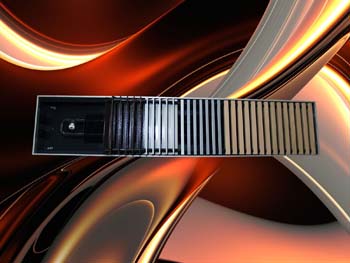

Встраиваемые конвекторы БРИЗ и БРИЗ-В

Приборы серии Бриз - это встраиваемые в пол конвекторы. Рекомендуются для отопления помещений, имеющих высокие окна или стеклянные стены, где традиционные отопительные приборы применить затруднительно без нарушения дизайнерских решений, а также для дополнительного отопления при смешанной установке с другими приборами. Они создают тепловые завесы от ниспадающих потоков холодного воздуха, предотвращают запотевание окон.

Конвекторы Бриз (естественная конвекция)

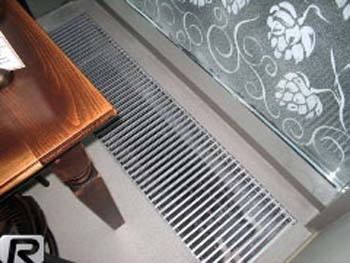

Конвекторы встраиваются в структуру пола, оставляя видимой лишь декоративную решетку из анодированного алюминиевого профиля, полированной нержавеющей стали или ценных пород дерева, которая образует с полом единый дизайн - элемент.
Приборы могут быть выполнены в угловом и радиусном исполнении. Для влажных условий эксплуатации внутрипольные конвекторы выпускаются в корпусе из нержавеющей стали, с организованным выходом для влаги и конденсата.
"Сердцем" конвекторов Бриз и Элегант является медно-алюминиевый теплообменник, представляющий собой медные трубы, оребренные гофрированными алюминиевыми пластинами. Конвектор обеспечивает минимальную тепловую инерционность. Все теплообменники - укомплектованы воздухоотводчиком и оконечными латунными переходниками с внутренней резьбой G1/2. Возможна комплектация терморегулирующей арматурой.

Конвекторы Бриз-В (принудительная конвекция)

В конвекторе применены малошумные вентиляторы тангенциального типа. Двигатели вентиляторов защищены от попадания и конденсации влаги. Применение регуляторов скорости двигателей позволяет влиять на теплоотдачу прибора и шумовые характеристики двигателей. В зависимости от длины внутрипольного конвектора встраивается от 1 до 7 вентиляторов с напряжением 220 В, потребляемой мощностью 32Вт.

Конвекторы «БРИЗ» c медно-алюминиевым теплообменником, обеспечивают быстрый и эффективный обогрев помещения, создавая перед большими окнами и стеклянными стенами тепловые завесы от потоков холодного воздуха. В летний период конвектор может использоваться для «легкого» кондиционирования помещения. Конвекторы «Бриз» встраиваются в структуру пола, остаются видимыми только декоративные решетки. Теплообменник комплектуется краном Маевского (воздухоотводчиком).

Температура теплоносителя до 130 оС;
Рабочее давление до 15 атм;
Медно-алюминиевый теплообменник с воздухоотводчиком;
Присоединительная внутренняя резьба G1/2";
Рекомендации по установке: Для получения максимальных значений теплоотдачи, рекомендуется устанавливать конвектор теплообменником к окну



Ширина х высота 200х80 200х100 200х120
Число
теплообменников
1
Длина,
мм
длина
оребр.,
мм
Тепло-
отдача,
Вт
Цена с
НДС,
руб.
Тепло-
отдача,
Вт
Цена с
НДС,
руб.
Тепло-
отдача,
Вт
Цена с
НДС,
руб.
800 575 252 7 684 278 7 877 312 8 068
1000 775 340 9 609 375 9 810 421 10 009
1200 975 427 11 533 471 11 742 530 11 949
1500 1175 559 14 419 616 14 640 693 14 860
1800 1375 690 17 306 761 17 539 856 17 771
2000 1575 778 19 230 858 19 471 965 19 711
2200 1775 865 21 154 954 21 403 1074 21 652
2500 1975 997 24 040 1099 24 302 1237 24 563
2800 2175 1128 26 927 1244 27 200 1400 27 473
3000 2375 1216 28 851 1341 29 133 1509 29 414
3200 2575 1280 30 775 1412 31 065 1591 31 354
3500 2775 1412 33 661 1557 33 963 1754 34 265
3800 2975 1544 36 548 1703 36 862 1917 37 176
4000 3175 1632 38 472 1799 38 794 2026 39 116
4200 3375 1719 40 396 1896 40 726 2135 41 057
4500 3575 1851 43 282 2041 43 625 2298 43 967
4800 3775 1982 46 169 2186 46 523 2461 46 878
5000 3975 2070 48 093 2282 48 456 2570 48 819

shema_briz_200

Ширина х высота 260х80 260х100 260х120
Число
теплообменников
1
Длина, мм длина
оребр.,
мм
Тепло-
отдача, Вт
Цена с
НДС,
руб.
Тепло-
отдача, Вт
Цена с
НДС,
руб.
Тепло-
отдача, Вт
Цена с
НДС,
руб.
800 575 296 8 866 323 9 089 360 9 310
1000 775 399 11 096 436 11 324 486 11 551
1200 975 502 13 326 549 13 560 611 13 793
1500 1175 656 16 671 717 16 913 799 17 155
1800 1375 811 20 015 886 20 267 987 20 517
2000 1575 914 22 245 999 22 502 1113 22 758
2200 1775 1017 24 475 1112 24 738 1238 25 000
2500 1975 1171 27 820 1280 28 091 1426 28 362
2800 2175 1326 31 164 1449 31 445 1614 31 724
3000 2375 1429 33 394 1562 33 680 1740 33 965
3200 2575 1506 35 624 1646 35 916 1834 36 207
3500 2775 1661 38 969 1815 39 269 2022 39 569
3800 2975 1815 42 313 1984 42 623 2210 42 931
4000 3175 1918 44 543 2097 44 858 2335 45 172
4200 3375 2021 46 773 2209 47 094 2461 47 414
4500 3575 2176 50 118 2378 50 447 2649 50 776
4800 3775 2330 53 462 2547 53 801 2837 54 138
5000 3975 2433 55 692 2660 56 036 2962 56 379

shema_briz_260



В стоимость прибора входит декоративная решетка «Алюминий с бесцветным анодированием» с шагом «18» мм
Расчёт стоимости конвектора с другим типом решётки смотрите см. здесь

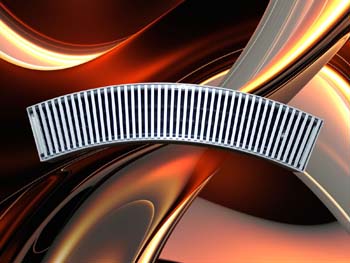

Радиусные конвекторы Бриз-R (радиус по средней линии прибора от 1000мм):
Стоимость = Цена Бриз х 2

Конвектор Бриз в корпусе из нерж. стали с организованным выходом конденсата:
Стоимость = Цена Бриз + 25%

Число
теплообменников
2
Длина,
мм
длина
оребр.,
мм
Тепло-
отдача,
Вт
Цена с
НДС,
руб.
Тепло-
отдача,
Вт
Цена с
НДС,
руб.
Тепло-
отдача,
Вт
Цена с
НДС,
руб.
800 575 436 11 242 469 11 524 513 11 805
1000 775 587 13 714 632 13 999 691 14 283
1200 975 739 16 186 795 16 474 870 16 761
1500 1175 966 19 893 1039 20 186 1138 20 478
1800 1375 1194 23 601 1284 23 898 1405 24 194
2000 1575 1346 26 073 1447 26 373 1584 26 672
2200 1775 1497 28 545 1610 28 848 1762 29 150
2500 1975 1725 32 252 1854 32 560 2030 32 867
2800 2175 1952 35 960 2099 36 272 2298 36 583
3000 2375 2104 38 432 2262 38 747 2476 39 061
3200 2575 2217 40 904 2383 41 222 2609 41 539
3500 2775 2445 44 611 2628 44 934 2878 45 256
3800 2975 2672 48 319 2873 48 646 3146 48 972
4000 3175 2824 50 791 3036 51 121 3324 51 450
4200 3375 2975 53 263 3199 53 596 3503 53 928
4500 3575 3203 56 970 3444 57 308 3770 57 645
4800 3775 3430 60 678 3688 61 020 4038 61 361
5000 3975 3582 63 150 3851 63 495 4216 63 839

shema_briz_300



Ширина х высота 380х80 380х100 380х120
Число
теплообменников
2
Длина,
мм
длина
оребр.,
мм
Тепло-
отдача,
Вт
Цена с
НДС,
руб.
Тепло-
отдача,
Вт
Цена с
НДС,
руб.
Тепло-
отдача,
Вт
Цена с
НДС,
руб.
800 575 484 12 255 515 12 562 560 12 869
1000 775 652 14 718 694 15 030 754 15 342
1200 975 820 17 181 874 17 497 949 17 814
1500 1175 1072 20 875 1143 21 199 1241 21 524
1800 1375 1325 24 568 1412 24 900 1533 25 233
2000 1575 1493 27 031 1591 27 368 1727 27 706
2200 1775 1661 29 494 1770 29 835 1922 30 178
2500 1975 1913 33 188 2039 33 537 2214 33 888
2800 2175 2166 36 881 2308 37 238 2506 37 597
3000 2375 2334 39 344 2487 39 706 2700 40 070
3200 2575 2459 41 807 2622 42 173 2845 42 542
3500 2775 2711 45 501 2891 45 875 3137 46 252
3800 2975 2965 49 194 3160 49 576 3430 49 961
4000 3175 3133 51 657 3339 52 044 3625 52 434
4200 3375 3301 54 120 3518 54 511 3819 54 906
4500 3575 3553 57 814 3787 58 213 4111 58 616
4800 3775 3806 61 507 4056 61 914 4403 62 325
5000 3975 3974 63 970 4236 64 382 4598 64 798



shema_briz_380

Конвектор Бриз В (с вентиляторами тангенциального типа)

Конвекторы Бриз В (с тангенциальными вентиляторами), обеспечивают повышенную теплоотдачу по сравнению с обычными конвекторами Бриз, быстро и эффективно обогревают помещения, создавая перед большими окнами и стеклянными стенами тепловые завесы от потоков холодного воздуха. Теплообменник комплектуется воздушным краном Маевского.

Температура теплоносителя до 130 оС;
Рабочее давление до 15 атм;
Медно-алюминиевый теплообменник с воздухоотводчиком;
Присоединительная внутренняя резьба G1/2";
Базовый вентилятор напряжение питания 220В, 50Гц;
мощность – 32 Вт; (по заказу напряжение питания 12 В, 50 Гц; мощность - 10 Вт или 12 В DC, мощность - 6 Вт), производство Германии.
Двигатель вентилятора – защищен от проникновения влаги, IP 65, класс "F".



Число тепло-
обменников
1 2
Длина,мм Теплоотдача, Вт Цена с НДС, руб. Теплоотдача, Вт Цена с НДС, руб.
Min Max Min Max
800 350 807 15 256 480 1069 23 220
1000 472 1100 18 801 647 1566 26 094
1200 594 1360 21 575 814 2035 29 588
1500 777 1760 25 941 1064 2785 35 494
1800 960 2150 29 999 1314 3495 41 608
2000 1082 2430 32 927 1481 4020 45 820
2200 1204 2750 36 316 1648 4620 49 878
2500 1387 3230 41 248 1898 5400 55 940
2800 1570 3780 46 899 2148 6240 62 206
3000 1692 4130 50 495 2315 6770 66 264
3200 1814 4490 53 937 2481 7260 70 323
3500 1997 5080 60 100 2731 8040 76 487
3800 2156 5680 66 162 2948 8730 82 599
4000 2278 6050 69 809 3115 9240 86 862
4200 2400 6410 73 303 3282 9750 90 921
4500 2583 6900 77 924 3532 10420 96 982
4800 2766 7400 82 752 3782 11110 103 249
5000 2888 7680 85 630 3949 11550 107 358



В стоимость прибора входит декоративная решетка «Алюминий с бесцветным анодированием» с шагом «18» мм.
Расчёт стоимости конвектора с другим типом решётки см. здесь



44_1



Конвектор Бриз В высотой H 85 мм (с вентиляторами тангенциального типа)

Энергоэффективность - выше; уровень шума - ниже; габариты – приятно удивят

Температура теплоносителя до 130 оС;
Рабочее давление до 15 атм;
Медно-алюминиевый теплообменник
с воздухоотводчиком;

Присоединительная внутренняя резьба G1/2"



Базовый вентилятор напряжение питания U=220В, 50Гц; мощность – 10 Вт;
(по заказу   напряжение питания - 12 В DC, мощность – 6 Вт или 12В, 50Гц, мощность – 6Вт).
Электрическая мощность
1 вентилятора - 10 Вт.



Ширина х высота 240х85 360х85 Уро-
вень
шума,
дБ
Кол-во
венти-
ляторов
Число тепло-
обменников
1 2
Длина,мм Теплоотдача, Вт Цена с НДС, руб. Теплоотдача, Вт Цена с НДС, руб.
Min Max Min Max
630 203 850 12 198 331 1170 16 796 29 1
1000 388 1497 20 056 633 2114 26 882 30 2
1400 588 2175 28 627 959 3145 38 028 30 3
1800 786 2845 36 553 1285 4180 48 280 31 4
2200 986 3520 45 918 1611 5202 60 548 31 5
2600 1186 4208 54 329 1938 6186 71 687 32 6
3000 1386 4895 62 794 2264 7212 82 734 32 7
3400 1585 5545 71 766 2589 8190 94 869 32 8
3800 1765 6050 79 850 2884 9090 105 316 33 9



45



Комплектация при ручной регулировке оборотов:
1. Настенный симисторный регулятор «VRS 1,5» (до 260Вт) – 3 950 руб.
2. Настенный симисторный регулятор «VRS 2,5» (от 45Вт до 450Вт) – 4 650 руб.
3. Настенный симисторный регулятор «VRS 4» (от 90Вт до 705Вт) – 11 350 руб.

Комплектация при автоматической регулировке оборотов (U = 220V):
1. Настенный электронный термостат «ЭТПР» - 4 950 руб.
2. Модуль управления вентиляторами «МУВ-220» - 4 550 руб.

Комплектация при автоматической регулировке оборотов (U = 12V):
1. Настенный электронный термостат «ЭТПР» - 4 950 руб.
2. Модуль управления вентиляторами «МУВ-12» - 5 050 руб.
3. Блок питания 24В DC (120 Вт) – 5 622 руб.
4. Блок питания 24В DC (240 Вт) - 11 244 руб.

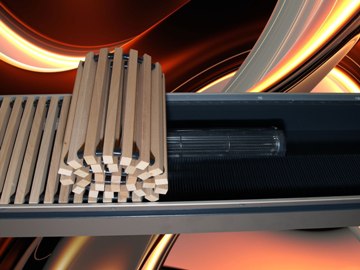

Декоративная рулонная решётка БРИЗ



Декоративная рулонная решетка «Бриз» Размер решетки, мм.
(ширина х длина)

11

Материал и покрытие Ширина планки Шаг решётки, мм. 200х1000 240х1000 260х1000 300х1000 360х1000 380х1000
Цена с НДС, руб. Цена с НДС, руб. Цена с НДС, руб. Цена с НДС, руб. Цена с НДС, руб. Цена с НДС, руб.
Алюминий с бесцветным анодированием
(Цвет втулок
серый)
10 12 3 335 3 650 3 850 4 188 4 660 4 903   7



18 2 693 2 910 3 038 3 307 3 710 3 870
Алюминий с полимерным покрытием любого цвета
(Цвет втулок
выбирается из
базовых цветов*)
10 12 3 720 4 060 4 300 4 677 5 210 5 485
18 3 048 3 260 3 435 3 740 4 180 4 378
«Гала» (Материал алюминий)
(Цвет втулок
серый)
3 20 8 280 9 130 9 648 10 693 12 260 12 685   7
Нержавеющая сталь, полированная
(Цвет втулок
черный)
10 10 14 524 15 600 16 373 17 580 19 110 20 066
9
20 9 638 10 270 10 691 11 490 12 810 13 148
Дуб, бук или береза без лакового покрытия
(Цвет втулок
бежевый)
15 10 9 123 10 260 10 475 10 521 11 780 11 825


10

Расчёт стоимости приборов Бриз при комплектации их решётками:

Конвектор Бриз в стандартной комплектации включает в себя решётку «Алюминий с бесцветным анодированием» шаг 18мм.

В случае желания укомплектовать прибор решёткой другого типа стоимость прибора следует рассчитывать по следующей формуле:

Стоимость =
Цена прибора в
стандартной
комплектации
-
Цена решётки
«Алюминий с
бесцветным
анодированием»
шаг 18мм.
+
Цена решётки
требуемого типа
