Сепаратор микропузырьков и шлама Spirocombi (Spirovent'Air & Dirt)

Система, в которой нет воздуха и шлама? Это реальность!

Существует уникальный прибор двойного действия, который автоматически удаляет весь воздух (в том числе и растворенные газы) и даже микроскопические частицы шлама из воды. А именно, без применения фильтров, что полностью освобождает Вас от необходимости проведения работ по техническому обслуживанию. Это означает снижение трудозатрат и издержек.

Свойства сепаратора микропузырьков и шлама Spirovent'Air & Dirt

Особые свойства этого сепаратора основываются на его тщательно продуманной конструкции. Специально разработанная трубка Spiro выполняет очень важную функцию: во-первых, она заставляет оседать грязь и даже самые маленькие частицы шлама в специальном резервуаре, а во-вторых, при помощи этой трубки воздух и микропузырьки поднимаются из воды в воздушную камеру. Частицы шлама выводятся через сливной кран. Воздух выводится через автоматический вентиляционный клапан. При этом система продолжает работать.

  1. Неблокируемый вентиляционный клапан.
  2. Ушко для подвеса существенно облегчает монтаж.
  3. Особая конструкция воздушной камеры: частицы грязи не попадают в вентиляционный клапан; большой объем воздушной камеры предотвращает значительные колебания давления.
  4. Спускной кран для отвода большого количества воздуха при заполнении системы и удаления загрязнений.
  5. Различные варианты подсоединения: сварка и фланцевое соединение.
  6. Шлам не оказывает воздействия на поток.
  7. Прочная конструкция, рассчитанная на долгие годы эксплуатации.
  8. Уникальная трубка Spiro. Эта деталь была специально разработана для оптимальной сепарации воздуха и грязи.
  9. Отсутствует необходимость частого удаления грязи ввиду большого объема камеры.
  10. Сливной кран для удаления шлама

ПРЕИМУЩЕСТВА ДЛЯ СПЕЦИАЛИСТОВ В СФЕРЕ ОТОПЛЕНИЯ И ПОЛЬЗОВАТЕЛЕЙ

  • Максимальная защита системы и высокое качество воды.
  • Оптимальный теплообмен.
  • Отсутствие коррозии, неисправностей и шумов в системе.
  • Отсутствие необходимости спуска воздуха вручную после запуска системы.
  • Не нужен байпас или отсекающие элементы для чистки во время длительной работы.
  • Грязь можно удалять, не останавливая систему.
  • Три года заводской гарантии.

Все дело в уникальной трубке Spiro.

Конструкция сетки обеспечивает торможение потока, в результате чего с одной стороны воздушные пузырьки могут подниматься в воздушную камеру, а с другой стороны частицы шлама, специфический вес которых больше веса воды, опускаются в емкость для скопления шлама. Весь процесс занимает всего несколько секунд.

Профессиональный монтаж - залог безупречной работы системы

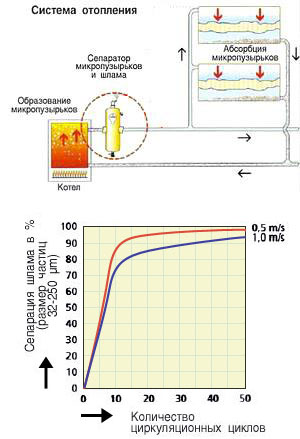

На практике замеры показали, что Сепаратор шлама Spirovent удаляет даже частицы размером меньше чем 32 микрона

На оптимальное расположение SPIROVENT AIR AND DIRT в системе решающее значение имеет сепарация микропузырьков.

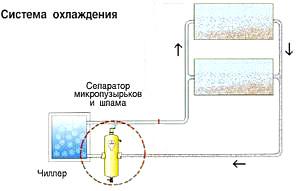

Поэтому прибор монтируют в самом горячем месте системы. В системе отопления это точка на выходе из котла, а системе охлаждения - точка перед чиллером. В этих местах высвобождаются микропузырьки. Их возникновение объясняется законом Генри, в котором говорится, что растворимость газов в воде при повышении температуры и/или снижении давления уменьшается. Spirovent используя этот закон, осуществляет деаэрацию всей системы. То, в какой точке улавливается грязь, имеет второстепенное значение.


Hi-flow разработан специально для систем с объемом потока выше 1 м/сек до 3 м/сек.

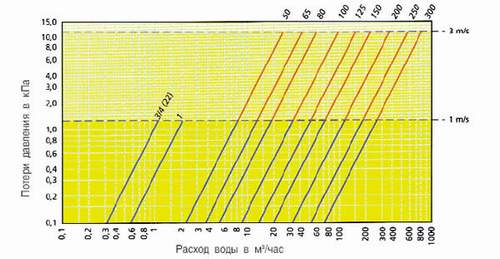

Графики подбора

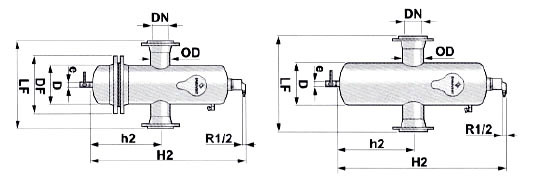

Технические данные

Диаметр присоединения NB(DN) мм 50 065 080 100 125 150 200 250 300
Под сварку OD мм 60,3 76,1 88,9 114,3 139,7 168,3 219,1 273 323,9
Высота, H 2 мм 630 630 785 785 1045 1045 1315 1715 2025
Высота, H 2 Hi-flow мм 910 910 1145 1145 1570 1570 1995 2680 3190
Высота, h 2 мм 265 265 3345 345 480 480 615 815 970
Высота, h 2 Hi-flow мм 405 405 525 525 745 745 955 1295 1550
Диаметр, D мм 159 159 219 219 324 324 406 508 610
Диаметр, DF мм 285 285 340 340 460 460 565 670 780
Присоединение G 1 1 1 1 1 1 1 2 2
Длина, L мм 260 260 370 370 525 525 650 750 850
Длина, LF мм 350 350 470 475 635 635 775 890 1005
Расход воды 1 м/сек м3/час 8 15 20 30 50 75 125 200 275
Расход воды, Hi-flow 3 м/сек м3/час 25 40 55 95 145 220 360 575 810
Объем л 7 7 25 25 75 75 150 300 500
Объем Hi-flow л 10 10 37 37 115 115 230 500 830
Вес Сварка/фланцевое соединение кг 12/17 12/18 30/38 30/40 70/83 70/86 130/152 270/301 500/544
Вес РазъемныйСварка/ фланцевое соединение кг 30/35 30/36 50/58 50/60 110/123 110/126 178/200 331/362 565/609
Вес Hi-flow Сварка/ фланцевое соединение кг 20/25 20/26 40/48 40/50 100/113 100/116 200/222 430/461 810/845
Вес Разъемный Hi-flow Сварка/фланцевое соединение кг 38/43 38/44 60/68 60/70 140/153 140/156 248/270 491/522 875/919



d/наружный G 22 мм 3/4 1
Высота, H 2 мм 257 257 257
Высота, h мм 112 112 112
Длина, L мм 106 85 88
Расход воды 1 м/сек м3/час 1,25 1,25 2
Объем л 0,35 0,35 0,35
Вес кг 1,9 1,9 1,9

Spirovent ®

  • Рабочая температура от 0 до 110°С.
  • Рабочее давление от 0 до 10 бар.
  • Модели диаметром от 50 мм корпус прибора производятся из стали.
  • Фланцевое соединение: по DIN PN 16.
  • Модели Spirovent с резьбовым соединением 22 мм, 3/4 ", 1", 1 1/4 " и 1 1/2" производятся из латуни.
