О работе системы мы часто узнаем по специфическому шуму в трубопроводе и других узлах системы. Шумы в насосе и свободно падающая вода кажутся нам вещами вполне нормальными.
Как следствие казалось бы незначительных неудобств - коррозия, плохо отапливаемые или охлаждаемые помещения, а так же преждевременный износ систем.
Решение: деаэратор, который работает как сепаратор микропузырьков.
Особенности сепаратора-деаэратора Spirovent Air
Особенность Spirovent заключается в том, что он удаляет как большие воздушные пробки, так и газы в виде тысяч микропузырьков. Микропузырьковый сепаратор Spirovent освобождает воду даже от растворенных в ней газов.
Ушко для подвеса сепаратора существенно облегчает монтаж.
Прочная конструкция, рассчитанная на долгие годы эксплуатации.
Центральным звеном является уникальная трубка Spiro. Эта деталь была специально разработана для оптимальной сепарации воздуха и микропузырьков. Она имеет очень низкий показатель сопротивления.
Вместо сливного винта можно установить сливной кран, температурный датчик или датчик давления.
Гарантия отсутствия течи и неблокируемый вентиляционный клапан. Теперь с соединительной резьбой для отвода воздуха.
Специальная конструкция воздушной камеры: частицы грязи не попадают в вентиляционный клапан; большой объем воздушной камеры предотвращает значительные колебания давления.
Спускной кран для отвода большого количества воздуха при заполнении системы и удаления загрязнений
Многочисленные возможности подключения: сварка и фланцевое соединение диаметром до 300 мм.
Преимущества для специалистов в сфере отопления и пользователей
Отсутствие необходимости деаэрации системы вручную после запуска в эксплуатацию
Оптимальный теплообмен
Большой срок эксплуатации водопроводящих узлов системы
Отсутствие кавитации и коррозии
Отсутствие шумов в трубопроводе, отопительных и охлаждающих приборах
Три года заводской гарантии.
Все дело в уникальной трубке Spiro
Все вышеперечисленные преимущества основаны на особых качествах трубки Spiro. Конструкция устройства Spirovent представляет собой трубку с напаянной медной сеткой. Эта сетка создает вихревые потоки, которые обеспечивают торможение и подъем даже самых мелких пузырьков. При помощи автоматического воздушного клапана сепарированный воздух выводится наружу через воздушную камеру. Частицы грязи удаляются через сливной кран.
Профессиональный монтаж - залог безупречной работы системы

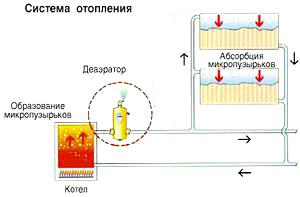

Spirovent должен быть установлен в самом горячем месте системы. В системе центрального отопления - это точка на выходе из котла, в системе охлаждения - точка перед чиллером. Именно в этих местах высвобождаются микропузырьки. Их возникновение основывается на растворимости газов воде. Растворимость снижается при повышении температуры. При снижении давления растворимость в соответствии с законом Генри также снижается. Spirovent Air, используя этот закон, осуществляет абсорбционную деаэрацию всей системы.
образование микропузырьков
микропузырьковый сепаратор

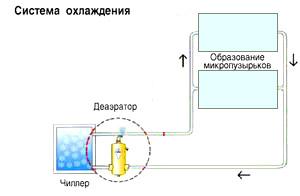

охладительная система
чиллер
Модель Hi-flow разработана для трубопроводных систем со скоростью потока выше 1 - 3 м/сек.

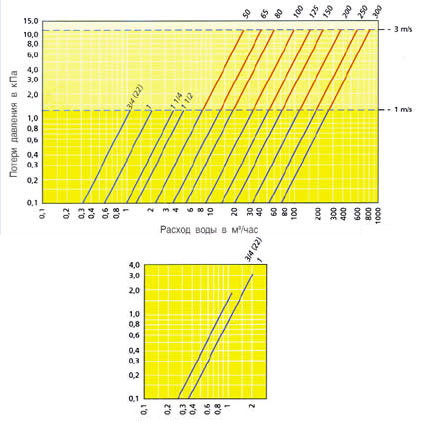

Графики подбора
Технические данные
Диаметр присоединения NB(DN)
мм
50
65
80
100
125
150
200
250
300
Под сварку OD
мм
60,3
76,1
88,9
114,3
139,7
168,3
219,1
273
323,9
Высота, H 1
мм
470
470
590
590
765
765
975
1215
1430
Высота, H 1 Hi-flow
мм
630
630
785
785
1045
1045
1315
1715
2025
Высота, h 1
мм
115
125
150
160
205
220
275
330
385
Диаметр D
мм
159
159
219
219
324
324
406
508
610
Присоединение
G
1/2
1/2
1/2
1/2
1/2
1/2
1
1
1
Длина, L
мм
260
260
370
370
525
525
650
750
850
Длина, LF
мм
350
350
470
475
635
635
775
890
1005
Расход воды 1 м/сек м3/час
м3/час
8
15
20
30
50
75
125
200
275
Расход воды, Hi-flow 3 м/сек
м3/час
25
40
55
95
145
220
360
575
810
Объем
л
5
5
17
17
50
50
105
210
350
Объем Hi-flow
л
7
7
25
25
75
75
150
300
500
Вес
кг
10/15
10/16
20/28
20/30
50/63
50/66
100/122
200/231
360/404
Вес Hi-flow
кг
12/17
12/18
30/38
30/40
70/83
70/86
130/152
270/301
500/544
d/наружный
G
22 мм
3/4
1
1 1/4
1 1/2

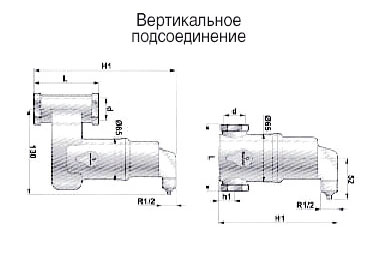

d/внутренний (вертикальное подсоединение)
G
22 мм
3/4
1
Высота, H 1
мм
153
153
180
200
234
Высота, H 1 (вертикальное подсоединение)
мм
220
210
210
Высота, h 1
мм
20
20
35
40
42
Длина, L
мм
106
85
88
88
88
Длина, L (вертикальное подсоединение)
мм
104
84
84
Расход воды 1 м/сек
м3/час
1,25
1,25
2
3,7
5
Расход воды 1 м/сек (вертикальное подсоединение) м3/час
м3/час
1,25
2
Объем
л
0,18
0,18
0,21
0,25
0,32
Объем (вертикальное подсоединение)
л
0,32
0,32
0,32
Вес
кг
1,3
1,3
1,5
1,6
1,8
Вес (вертикальное подсоединение)
кг
2,1
2,1
2,1
Spirovent ®
Рабочая температура от 0 до 110°С.
Рабочее давление от 0 до 10 бар.
Модели диаметром от 50 мм корпус прибора производятся из стали.
Фланцевое соединение: по DIN PN 16.
Модели Spirovent с резьбовым соединением 22 мм, 3/4 ", 1", 1 1/4 " и 1 1/2" производятся из латуни.
