Сепаратор шлама Spirotrap (ранее Spirovent Dirt) - Окончательное решение проблемы грязи и шлама в воде в трубопроводных системах
Грязь в воде может нанести существенный вред. Последствия - коррозия, функциональные нарушения, преждевременный износ систем. Неудивительно, что зачастую применяются фильтры. В принципе это хорошее решение, однако, это означает, что дополнительные расходы по техническому обслуживанию неизбежны. Фильтры засоряются и их необходимо регулярно прочищать либо заменять новыми.
Но есть другой путь:
Использование автоматического сепаратора шлама Spirotrap (Spirovent Dirt) оградит Вас от необходимости постоянного технического обслуживания.
Уникальные свойства грязевика
Грязевик Spirovent работает по тому же принципу, что и известный Вам микропузырьковый сепаратор Spirovent. Трубка Spiro является ключевым звеном этого прибора. Она способствует оседанию в предусмотренном для этого месте даже самых мелких частиц шлама. Именно благодаря уникальному устройству трубки Spiro грязевик не засоряется, а сопротивление не возрастает. Скопившийся шлам может быть удален, то время как система продолжает работать. Кроме того, большой объем емкости сводит частоту слива к минимуму.
Ушко для подвешивания грязевика облегчает его монтаж.
Прочная конструкция, рассчитанная на долгие годы эксплуатации.
Уникальная трубка Spiro. Эта деталь была разработана специально для оптимальной сепарации шлама. Имеет очень низкий показатель сопротивления.
Сливной кран для удаления шлама.
Различные варианты подсоединения: сварка и фланцевое соединение диаметром до 300 мм.
Шлам не препятствует протоку.
Отсутствует необходимость частого удаления грязи ввиду большого объема камеры.
Преимущества для специалистов в сфере отопления и пользователей
Для удаления грязи не требуется останавливать систему.
Необходимость технического обслуживания сведена к минимуму (а именно, чистка или замена фильтров).
Не нужен байпас или отсекающие элементы для чистки во время длительной работы.
Удаление даже микроскопических частиц шлама.
Три года заводской гарантии.
Уникальные качества сепаратора шлама Spirovent обеспечивают быстрое удаление частиц шлама, в то время как система продолжает работать. Использование обычных фильтров требует остановки или даже частичного опорожнения системы во время их чистки. Но с сепаратором шлама Spirovent совсем другое дело. Здесь система просто продолжает работать, а о замене фильтров вообще не идет речи.
Трубка Spiro обеспечивает автоматическое направление частиц шлама из воды в емкость для сбора грязи.
Профессиональный монтаж - залог безупречной работы системы
На практике замеры показали, что Сепаратор шлама Spirovent удаляет даже частицы размером меньше чем 32 микрона
Отличие от обычных грязевиков очевидно.
Сепаратор шлама Spirotrap работает всегда - вне зависимости от количества шлама. Засоры исключаются. Испытания Голландского института прикладных естественнонаучных исследований (TNO) показали, что сепаратор шлама Spirovent удаляет даже самые малые частицы грязи.
Таким образом удаляются в принципе все частицы шлама, которые имеют большой вес по сравнению с водой.
Hi-flow разработан специально для систем с объемом потока выше 1 м/сек до 3 м/сек.

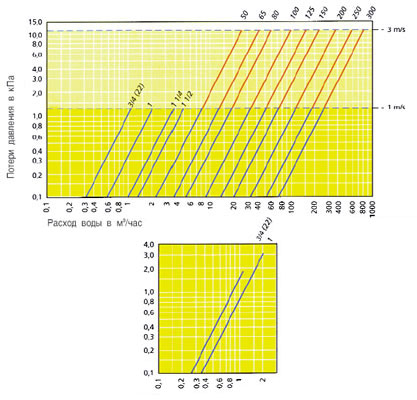

Графики подбора

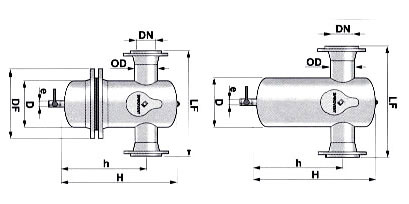

Технические данные
Диаметр присоединения NB(DN)
мм
50
065
080
100
125
150
200
250
300
Под сварку OD
мм
60,3
76,1
88,9
114,3
139,7
168,3
219,1
273
323,9
Высота, H
мм
395
395
515
515
690
690
900
1145
1360
Высота, H Hi-flow
мм
555
555
710
710
970
970
1240
1645
1955
Высота, h
мм
270
260
355
345
475
460
615
800
955
Высота, h Hi-flow
мм
430
420
550
540
755
740
955
1300
1550
Диаметр D
мм
159
159
219
219
324
324
406
508
610
Диаметр DF
мм
285
285
340
340
460
460
565
670
780
Присоединение
G
1
1
1
1
1
1
1
2
2
Длина, L
мм
260
260
370
370
525
525
650
750
850
Длина, LF
мм
350
350
470
475
635
635
775
890
1005
Расход воды 1 м/сек
м3/час
8
15
20
30
50
75
125
200
275
Расход воды, Hi-flow 3 м/сек
м3/час
25
40
55
95
145
20
360
575
810
Объем
л
5
5
17
17
50
50
105
210
350
Объем Hi-flow
л
7
7
25
25
75
75
150
300
500
Вес Сварка/фланцевое соединение
кг
10/15
10/16
20/28
20/30
50/63
50/66
100/122
200/231
360/404
Вес Разъемный Сварка/ фланцевое соединение
кг
12/17
12/18
30/38
30/40
70/83
70/86
130/152
270/301
500/544
Вес Hi-flow Сварка/ фланцевое соединение
кг
30/35
30/36
50/58
50/60
110/123
110/126
178/200
331/362
565/609
d/наружный
G
22 мм
3/4
1
1 1/4
1 1/2

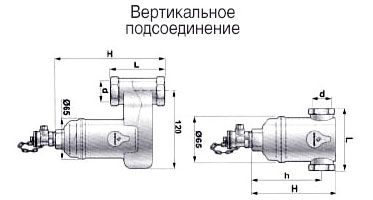

d/внутренний (вертикальное подсоединение)
G
22 мм
3/4
1
Высота, H
мм
116
116
143
161
197
Высота, H (вертикальное подсоединение)
мм
182
172
172
Высота, h
мм
96
96
108
121
155
Длина, L
мм
106
85
88
88
88
Длина, L, (вертикальное подсоединение)
мм
104
84
84
Расход воды 1 м/сек
м3/час
1,25
1,25
2
3,7
5
Расход воды (вертикальное подсоединение) 1 м/сек
м3/час
1,25
1,25
2
Объем
л
0,18
0,18
0,21
0,25
0,32
Объем (вертикальное подсоединение)
л
0,32
0,32
0,32
Вес
кг
1,1
1,1
1,3
1,4
1,6
Вес (вертикальное подсоединение)
кг
1,9
1,9
1,9
Spirovent ®
Рабочая температура от 0 до 110°С.
Рабочее давление от 0 до 10 бар.
Модели диаметром от 50 мм корпус прибора производятся из стали.
Фланцевое соединение: по DIN PN 16.
Модели Spirovent с резьбовым соединением 22 мм, 3/4 ", 1", 1 1/4 " и 1 1/2" производятся из латуни.
Звоните и спрашивайте любую информацию по сепараторам Spirovent по телефону (343) 214-90-32, post@metoil.ru.
