Design Line

Комплекты Design Line для нижнего подключения

Универсальный Design комплект, предназначен для подключения и регулирования приборов отопления. Клапан подключения который входит в состав комплекта может быть как прямым так и угловым, необходимо только поменять специальные пробки (заглушки) местами.

Присоединительная арматура "Oventrop" - "Multiblock T/TF"

Для подключения современных радиаторов и полотенцесушителей (межтрубное расстояние 50 мм) комбинация присоединительной арматуры „Multiblock T/TF“ и термостата - прекрасное решение с технической и эстетической точки зрения.

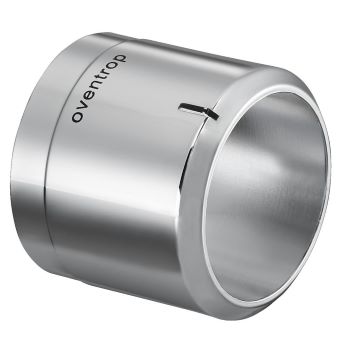

Стильные декоративные крышки белого, антрацит, хромированного или цвета матовая сталь можно надеть после монтажа арматуры и создать идеальное сочетание с отопительным прибором.

Особенно красиво смотрится „Multiblock T/TF“ с новым, изящным термостатом „Uni SH“ (см. рис. 1). Oventrop предлагает также присоединительные наборы для полотенцесушителей в одной цветовой гамме, состоящие из термостата „Uni SH“ и „Multiblock T/TF“.

Область применения и функции:

• арт. №: 118 40 13/14/83/84:
• для двухтрубных систем
• термостатическое регулирование
• отключение
• слив
• заполнение
• преднастройка
• арт. № 118 40 23/24/25/33/34/35
• для одно - и двухтрубных систем
• термостатическое регулирование
• отключение
• преднастройка.

Достоинства присоединительной арматуры:

• подключение всех видов трубопроводов к отопительным приборам с НР 3/4” и ВР 1 /2”
• арматура применяется для термостатического регулирования, преднастройки, отключения, слива и заполнения
• при монтаже не требуется учитывать направления потока теплоносителя - устанавливается в двухтрубных системах отопления, арт. № 118 40 13/14/83/84
• устанавливается в одно- и двухтрубных системах отопления, перенастраивается, арт. № 118 40 23/24/33/34
• высокая надежность соединения, за счет мягкого уплотнения к прибору
• стильные декоративные крышки белого, антрацит, хромированного или цвета матовая сталь создают идеальное сочетание с отопительным прибором
• „Multiblock TF“ - подключение прямой и обратной линии универсальное, поворотный.

Награда „Uni SH“ с „Multiblock T“ (матовая сталь):

• Награда Центра Дизайна земли Северный Рейн-Вестфалия
• Номинация на приз за дизайн Федеративной Республики Германия 2012

1 Угловое исполнение, левое присоединение термостата (напр. „Uni SH“), с крышкой цвета матовая сталь.

1

2 Проходное исполнение, правое присоединение термостата (напр. „Uni XH“).

3 Угловое исполнение, левое присоединение термостата (напр. „Uni SH“).

2

3

4 Проходное исполнение, левое присоединение термостата („Uni XH“), с крышкой белого цвета.

5 Присоединительная арматура „Multiblock T“

4

5

Исполнение:

• арматура для двухтрубных систем
• арматура для одно - и двухтрубных систем (перенастраивается).

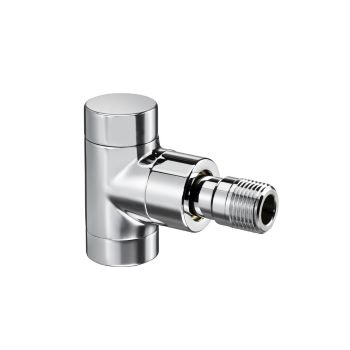

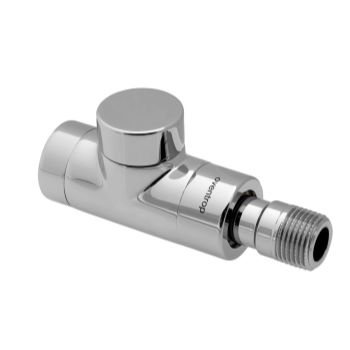

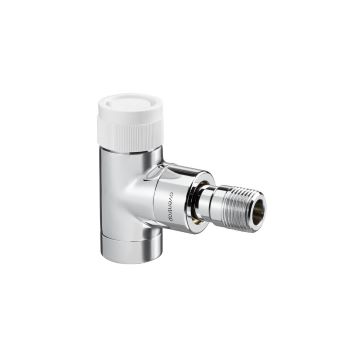

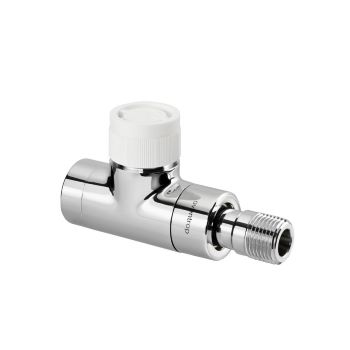

Вентили серии „E“

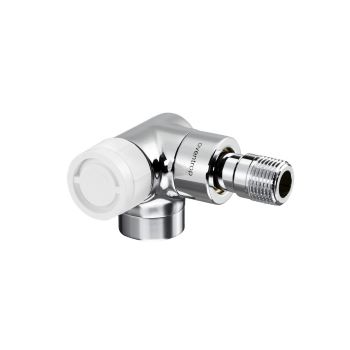

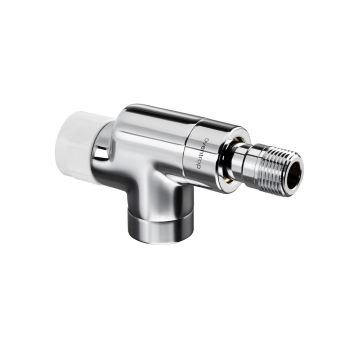

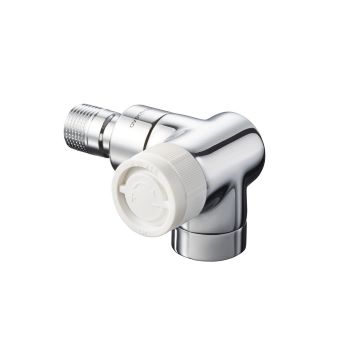

Вентили на обратную подводку „Combi E“

Термостат „Uni SH“ (M 30 x 1,5)

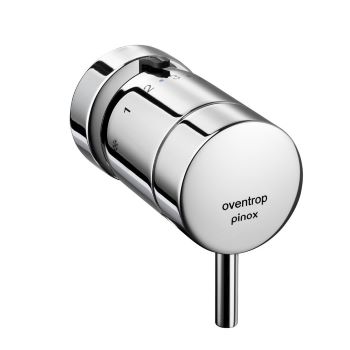

Термостат „pinox H“ (M 30 x 1,5)
