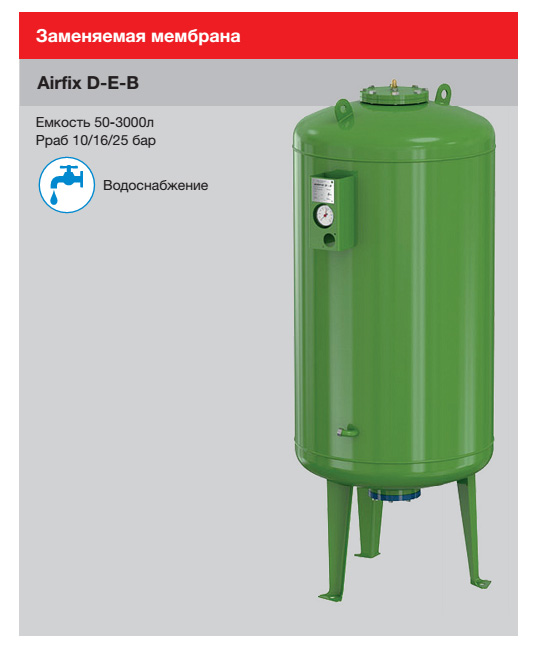

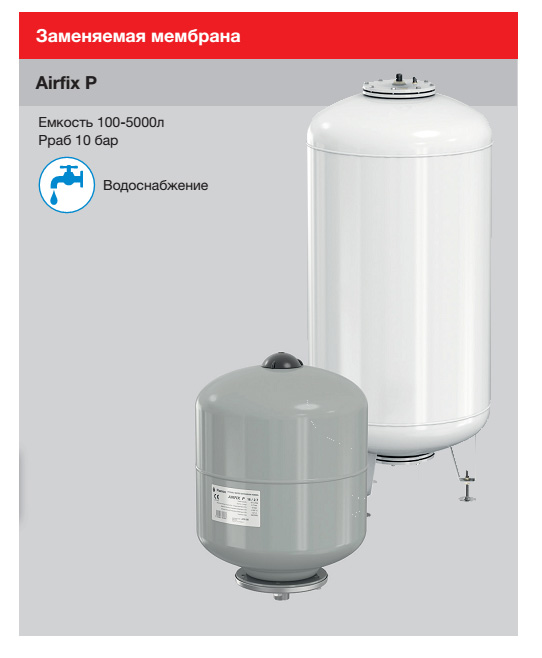

Работа расширительного мембранного бака Airfix в системах хозяйственно-бытового водоснабжения в качестве гидроаккумулятора

1. Заполнение системы

• При включении насоса вода из скважины поступает в бак наполняя мембрану;
• Объем газа в воздушной камере уменьшается на величину объема воды, наложившей мембрану;
• Уменьшение объема воздуха приводит к увеличению давления в системе.

2. Работа системы

• При повышении давления до определенного уровня выставленного предварительно с помощью реле, реле отключает насос.
• При открытии крана вода начинает поступать из гидроаккумулятора в систему.
• При этом давление уменьшается, насос включается снова и в бак снова закачивается вода.

Таким образом, насос не работает постоянно, а включается лишь тогда, когда давление в баке опускается до определенного минимального значения и выключается при достижении максимального значения давления при наполнении мембраны водой.

В итоге, поддерживается постоянный напор воды в системе водоснабжения, уменьшается износ насоса и срок его эксплуатации возрастает.

Однако не весь гидроаккумулятор заполнен водой, а только его часть. Полезный рабочий объем воды в гидроаккумуляторе рассчитывается исходя из оптимизации частоты включения насоса, и может составлять 35-65% от его общего объема.

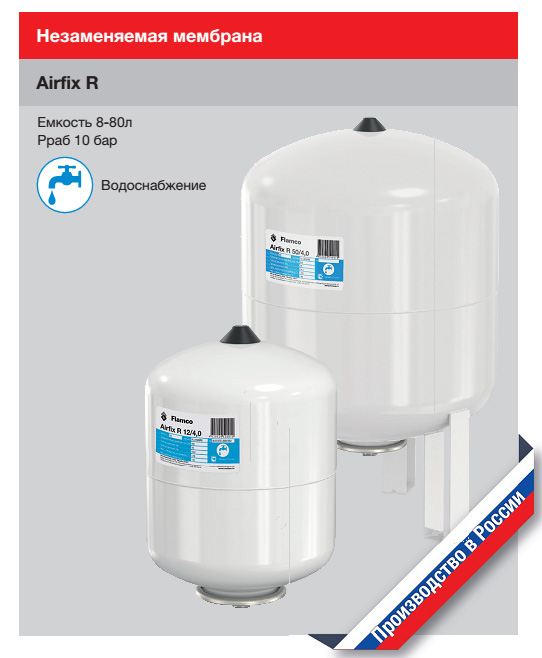

Самый высокий показатель при прочих равных условиях — у гидроаккумуляторов Airfix R и составляет 45-65%.

Классические схемы установки расширительных мембранных баков Airfix для систем хозяйственно-бытового водоснабжения

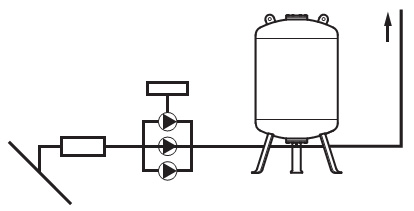

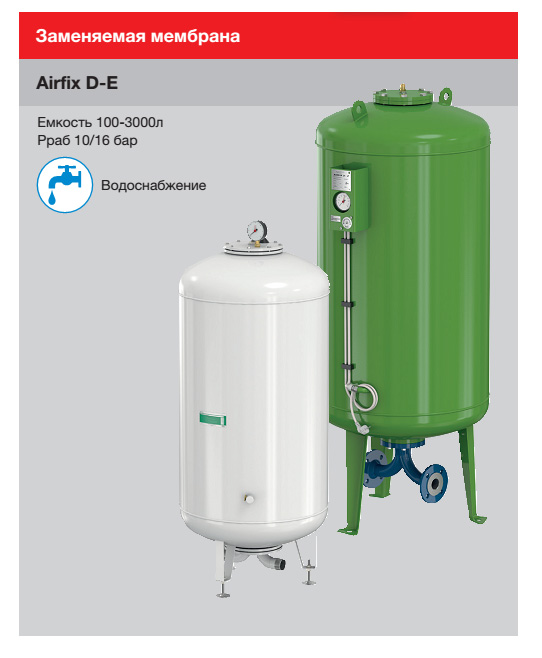

1. Прямое подключение к Airfix D-E со стороны конечного давления.

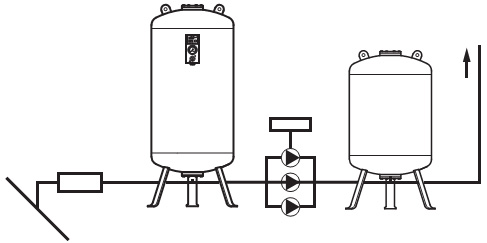

2. Прямое подключение к Airfix D-E со стороны пускового давления и к Airfix D-E со стороны конечного давления.

В этом типе подключения, Airfix D-E поглощает отрицательные скачки давления, когда насос включается, и положительные пульсации давления (гидроудары), когда насос отключается.

Например, для систем водоснабжения используют расширительный бак Airfix D-E емкостью 200 л при производительности системы до 13 м3/ч. Стартовое давление этих баков Airfix D-E определяется на основе минимального давления на входе насосного модуля. Как и во многих случаях водоснабжения, Airfix D-E также используется здесь как гидроаккумулятор. Задержка переключения достигается с помощью электрического реле времени.

Насосную станцию необходимо подключать только к линии питания и линии давления на месте.

Компактные станции повышения давления, оснащенные Airfix D-E, являются простыми и экономичными в установке. Производитель насоса (насосного модуля) определяет размер и количество Airfix D-E.
