АУПД компрессорного типа

Flexcon M-K/U. Автоматические установки поддержания давления с компрессорным блоком

Область применения:

Компрессорные установки поддержания давления Flехсоп М-К/U предназначены для компенсации температурного расширения теплоносителя, для поддержания давления в системе с высокой степенью точности. Для разделения воды и сжатого воздуха используется заменяемая высококачественная мембрана из бутил-каучука, обладающая высокой плотностью и низкой газопроницаемостью.

Одно из основных преимуществ Flехсоп М-К/U — это высокая надежность и прочность.

Основные функции:

• Поддерживает в системе стабильное заданное давление с высокой точностью;
• Максимальное рабочее давление: 6 бар/10 бар;
• Максимальная рабочая температура (на мембране): 70 °С.

Технические характеристики:

• Состоит из компрессорного блока и расширительного бака под давлением;
• Модульная система, позволяет добавлять при необходимости дополнительные мембранные баки и другое оборудование представленное в линейке Flехсоn;
• Широкий выбор компрессорных блоков (для тепловой мощности до 12 МВт);
• Широкий выбор расширительных баков (емкостью от 400 до 3500л).

Преимущества:

• Компактные размеры, экономия монтажного пространства;
• Гибкое подключение обеспечивает простоту монтажа и сохраняет подвижность датчика веса;
• Безмаслянный компрессор (безопасен для мембраны расширительного бака);
• Низкий уровень шума;
• Flamcomat имеет контроллер SPC с выводом всех параметров на дисплей и контроль за фактическими параметрами системы;
• Возможно подключить АУПД к общей системе диспетчеризации объекта;
• Может использоваться в системах с водно-гликолевыми смесями, с концентрацией гликоля до 50%;
• Долгий срок службы оборудования;
• Снижение затрат на монтаж;
• Внутреннее защитное покрытие бака.

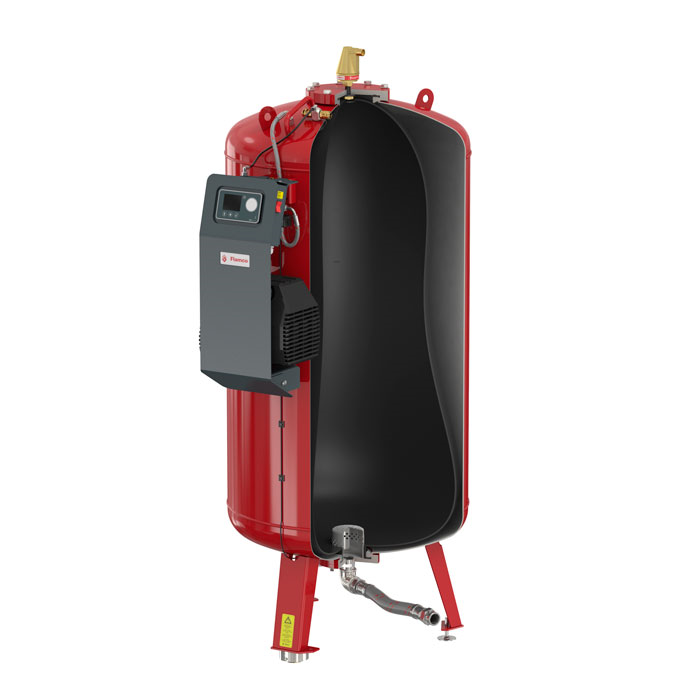

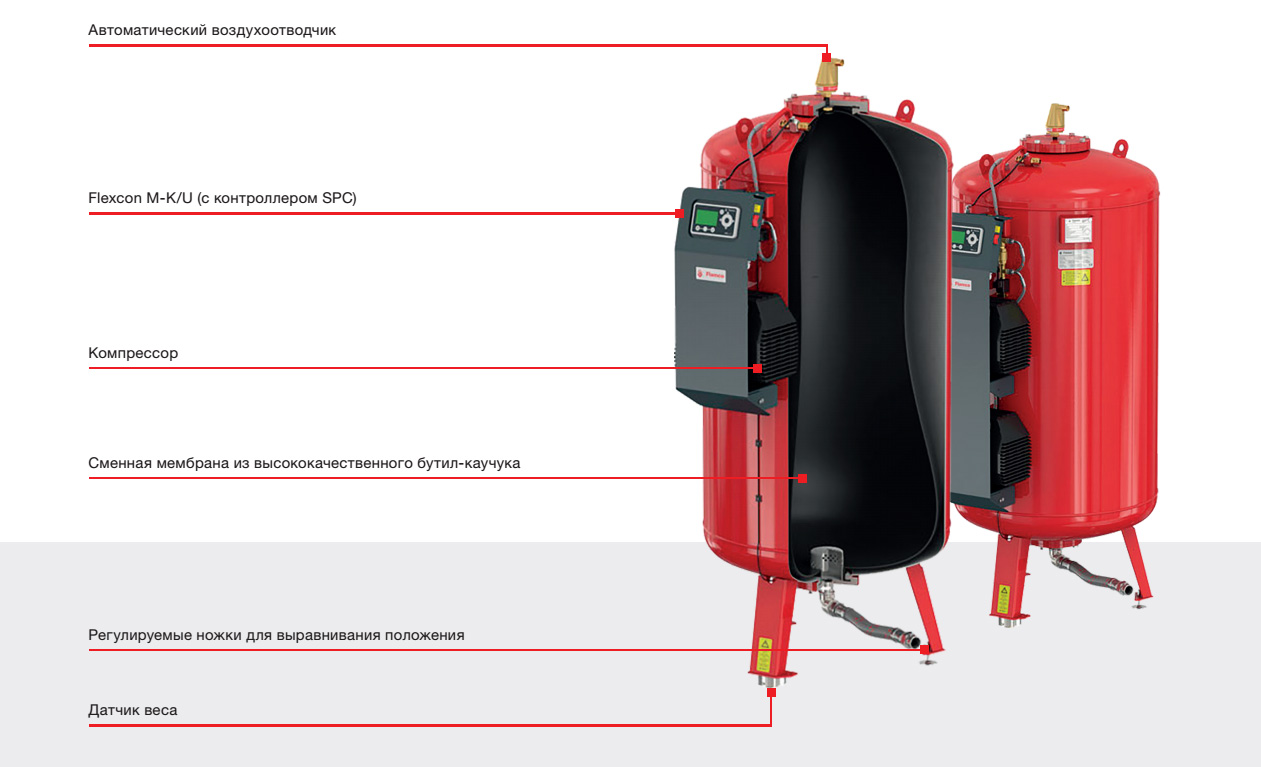

Конструкция автоматической установки поддержания давления с компрессорным блоком:

Работа автоматической установки поддержания давления с компрессорным блоком

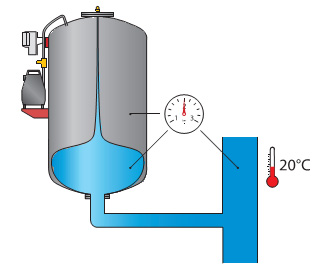

1. Начало работы

• Небольшой объем теплоносителя в баке
• Автоматическая установка поддержания давления готова к работе

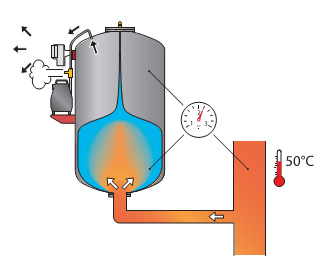

2. Нагрев системы

• Объем теплоносителя в системе и давление повышаются
• Теплоноситель начинает поступать в бак, вытесняя воздух за мембраной, который сбрасывается в атмосферу через клапан

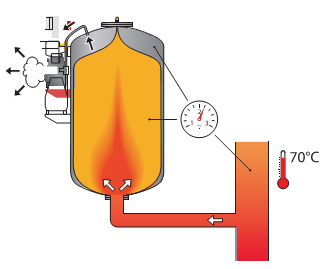

3. Полная мощность

• При завершении прогрева системы бак будет практически полностью заполнен теплоносителем

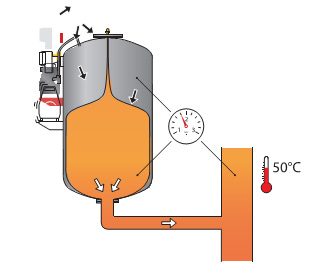

4. Охлаждение

• Объем теплоносителя в системе и давление уменьшаются
• Компрессор включается и нагнетает воздух за мембрану, которая начинает вытеснять теплоноситель обратно в систему
• В результате системное давление восстанавливается

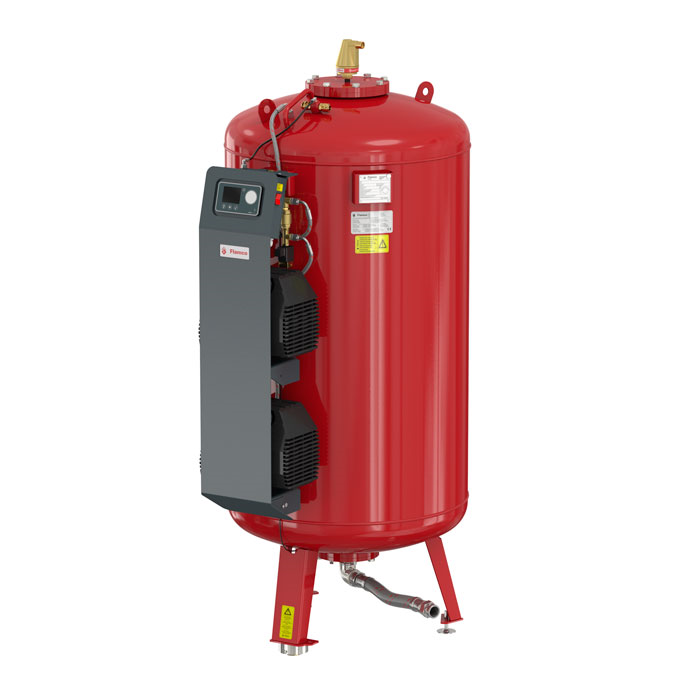

Flexcon M-K/U

Автоматическая установка поддержания давления с компрессорным блоком, PN 6 бар

Flexcon M-K/U

Автоматическая установка поддержания давления с компрессорным блоком, РМ 10 бар

Flexcon M-K/U

Автоматическая установка поддержания давления с компрессорным блоком, РМ 3 бар

Flexcon M-K/C

Автоматическая установка поддержания давления с компрессорным блоком, PN 6 бар

Преимущества:

• Поддерживает в системе стабильное заданное давление с высокой точностью;
• Компактные размеры;
• Безмаслянный компрессор (безопасен для мембраны расширительного бака);
• Низкий уровень шума;
• Простая и понятная сенсорная система управления.

Технические характеристики:

• Заменяемая мембрана;
• Материал мембраны: бутил-каучук;
• Без внутреннего покрытия;
• Максимальная температура на мембране: 70 °С;
• Минимальная температура на выходе: -10 °С;
• Покрытие: эпоксидно-порошковое, красного цвета (RAL 3002);
• Максимальное рабочее давление 5,4 бар;
• Материал: Сталь — S235JRG2 / EN10025.

Только для автономного использования.

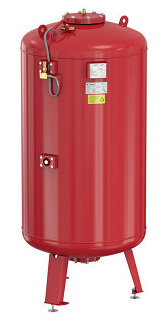

Дополнительные баки к автоматическим установкам поддержания давления Flexcon M-K/U

Предназначены для систем, тепло- и холодоснабжения. Поставляется без блока управления. Может использоваться в системах с водно-гликолевыми смесями, с концентрацией гликоля до 50%

• Заменяемая мембрана из бутил-каучука;
• Максимальная температура на мембране: 70 °С;
• Минимальная температура на выходе: 0 °С;
• Покрытие: эпоксидно-порошковое, красного цвета (RAL 3002);
• Внутреннее защитное покрытие бака;
• Материал: Сталь — S235JRG2 / EN10025.

Flexcon М-К

Дополнительные баки, 6,0 бар (с внутренним покрытием)

Flexcon М-К

Дополнительные баки, 10 бар (с внутренним покрытием)

Flexcon М-К

Дополнительные баки, 3,0 бар (с внутренним покрытием)
