Intratherm FMK (без вентилятора)

Внутрипольные конвекторы FMK предназначены для установки в полу. Для нагревания воздуха используется медно-алюминиевый теплообменник, окрашенный в черный цвет. Он установлен в стальной, оцинкованной ванне, окрашенной внутри в черный цвет. Сверху внутрипольный конвектор можно защитить продольной или поперечной решеткой, которая заказывается отдельно. Внутрипольный конвектор подключается к системе отопления через два разъема с внутренней резьбой G½.

Технические характеристики:

• Ширина: 180, 260, 290, 340, 420 мм
• Длина: от 1000 до 3500 мм
• Высота: 90, 110, 140 мм
• Теплообменник: медные трубки с алюминиевым оребрением, покрашенные в черный цвет
• Ванна: стандарт: стальная оцинкованная с двух сторон, изнутри покрытая порошковой краской RAL 9005 возможно изготовление из нержавеющей стали
• Решетка: древесина (дуб, бук) дюралюминий на выбор: природный, светло-коричневый, темно-коричневый, черный, нержавеющая сталь
• Подключение: 2 × G ½" – внутренняя резьба
• Рабочее давление: 10 бар
• Максимальная температура: 110 °C
• Максимальное давление: 13 бар

Состав теплообменника: воздухоотводчик, 2 боковые панели теплообменника, набор гибких шлангов из нержавеющей стали длинной 10 см с внутренней резьбой G ½"

Состав ванны: опорные винты M8×30 мм под шестигранник (для ванны длинной до 2,5 м — 4 шт., более 2,5 м — 6 шт.), 4 крепления к полу с помощью винтов, патрубки для подключения к системе отопления + 2 резиновые втулки для электромонтажа.

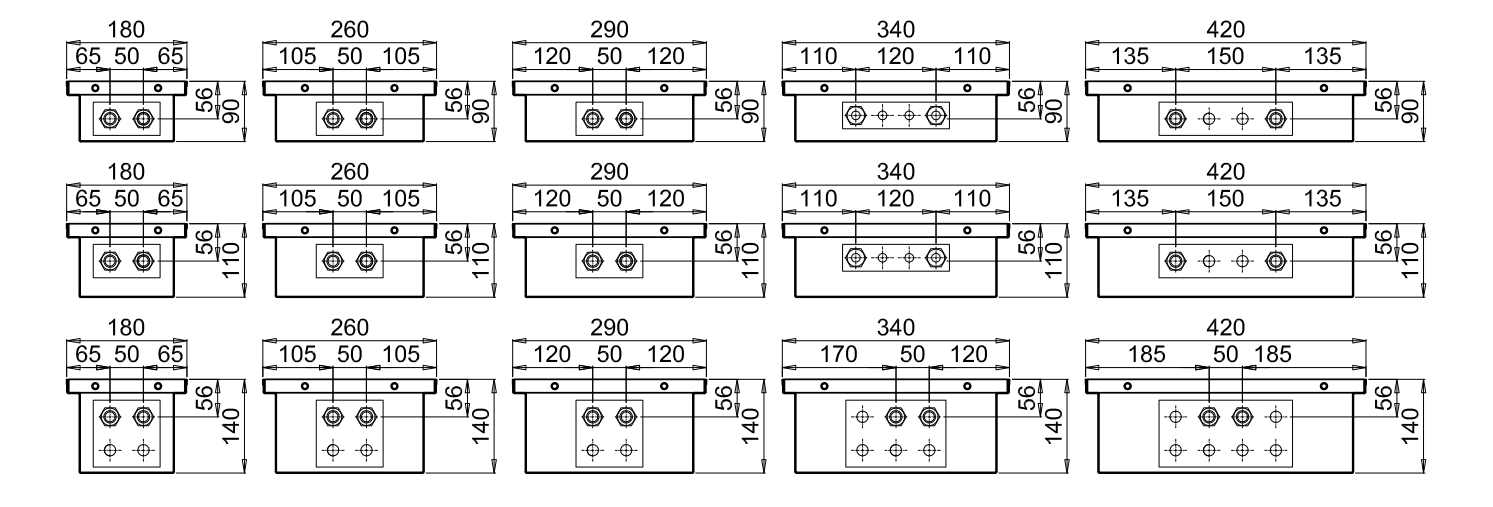

Вид сбоку

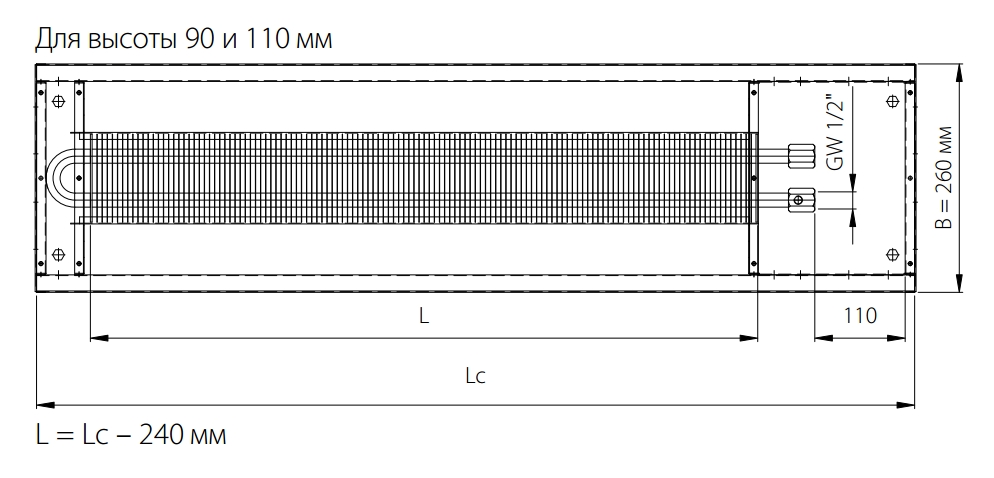

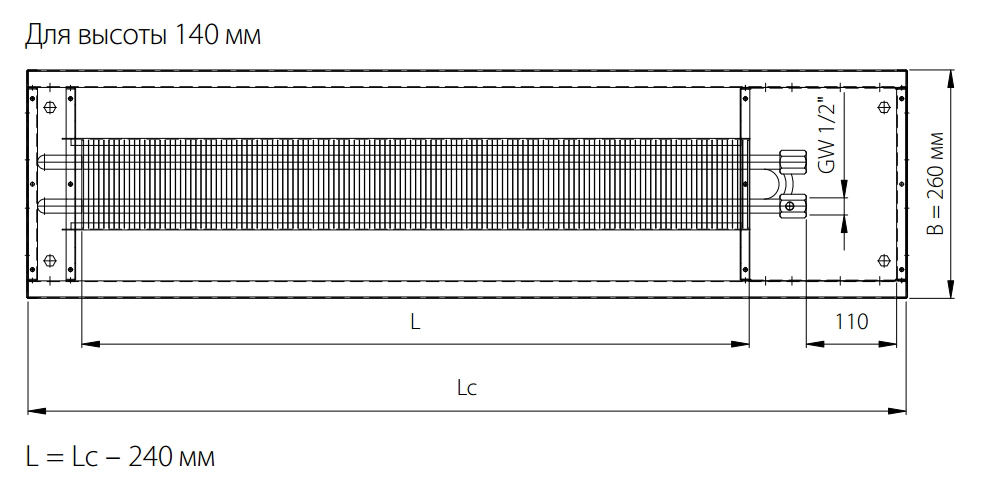

Вид сверху

Lc - общая длина конвектора
L - длина теплообменника
B - ширина

Lc - общая длина конвектора
L - длина теплообменника
B - ширина

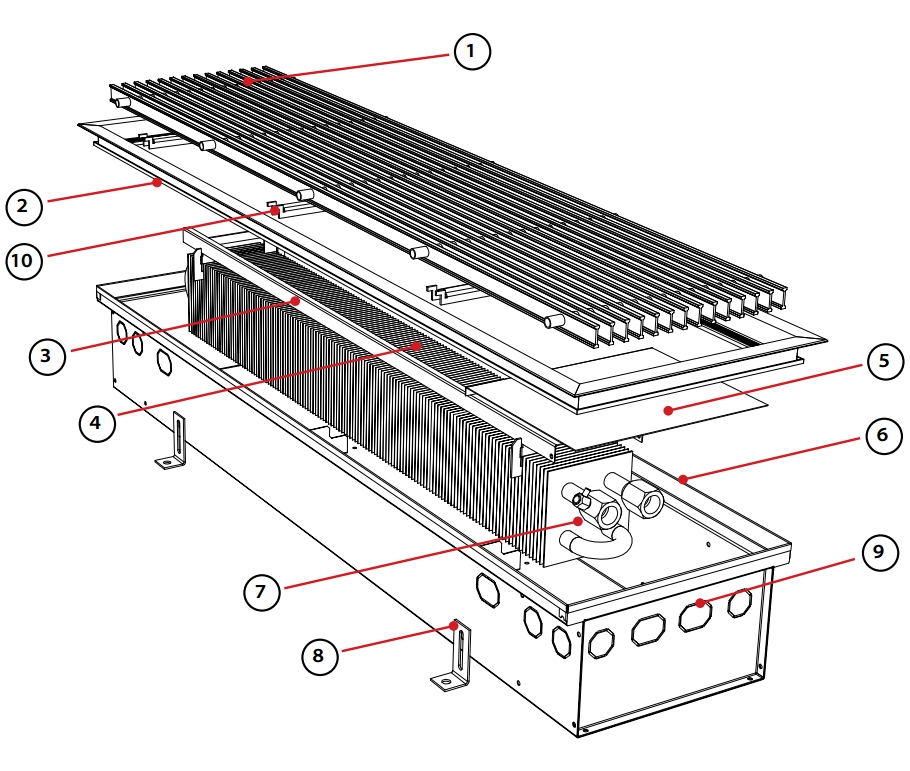

1 - Поперечная свертываемая декоративная решетка (бук или дуб промасленный, необработанный или лакированный, дюралюминий, нержавеющая сталь) либо продольная решётка (дюралюминий, нержавеющая сталь) Внимание: на схеме показана продольная решётка, для которой требуется использование армирующих монтажных перемычек

2 - Дополнительно: отделочная рейка типа L, Z или U (только в случае использования решёток PML, PMZ и PMU) Отсутствует в случае решёток типа PMO

3 - Конвекционный листовой металл (для увеличения тепловой мощности и безопасности применения)

4 - Теплообменник (медные трубки, алюминиевые ламели, весь покрыт черным лаком)

5 - Металлическая крышка, маскирующая подключение к системе центрального отопления

6 - Ванна конвектора (оцинкованная с двух сторон, окрашенный листовой металл)

7 - Воздухоотводчик

8 - Крепёжные элементы для крепления к полу

9 - Отверстия для присоединения к системе центрального отопления (выламываются)

10 - Укрепляющие крепёжные элементы (только для продольных решёток)
