Радиаторы Zehnder

Радиаторы отопления Zender Carleston

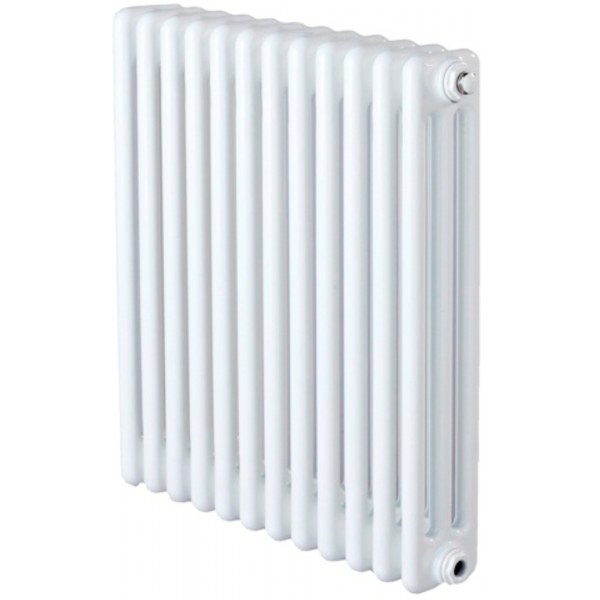

Радиаторы Зендер модели Zehnder Charleston – самый популярный стальной трубчатый прибор отопления швейцарской компании Zehnder Group.

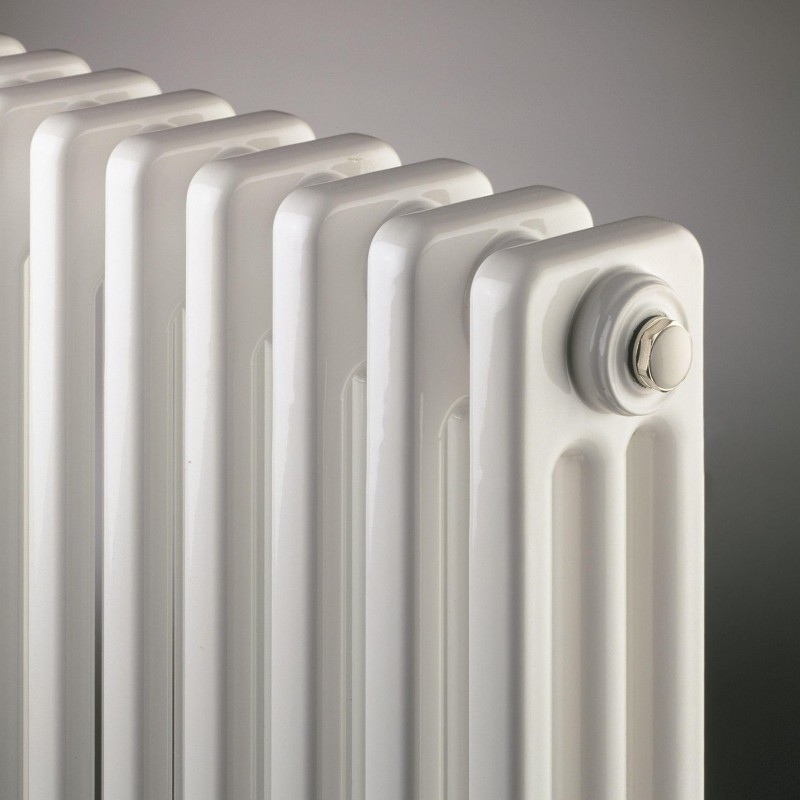

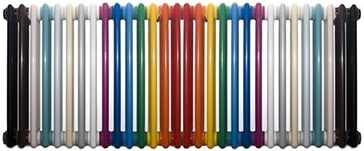

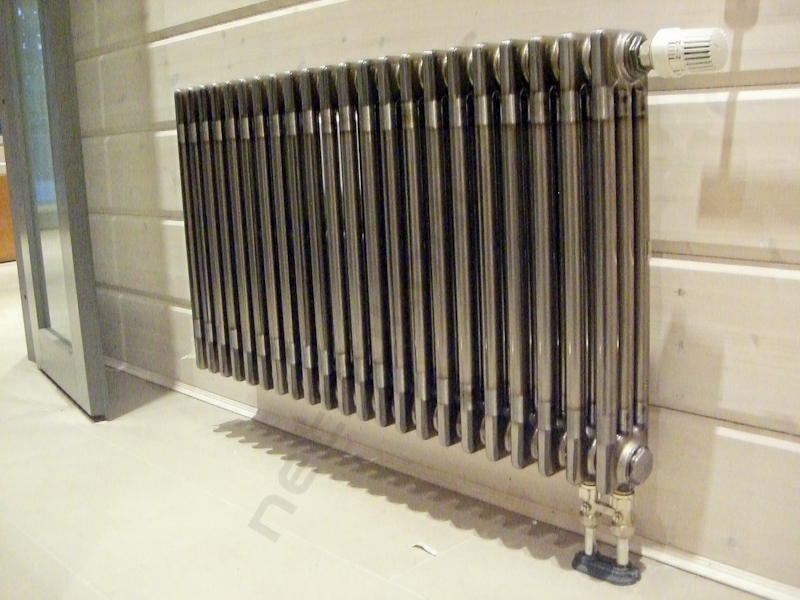

Внешний вид радиаторов Zehnder Charleston – элегантно сдержанный, с качественной порошковой окраской и травмобезопасными округленными верхними окончаниями секций. Стандартный цвет – белый (RAL 9016), но под заказ возможна окраска любым цветом колеровки RAL (более 500 вариантов), покрытием металлик, исполнение TL (Technoline) - зачищенная сталь покрытая лаком.

Серия радиаторов Charleston компании Zehnder предназначена для работы в закрытых системах отопления с максимальным рабочим давлением 10 бар. (опрессовочным - 16 бар.) и максимальной рабочей температурой - 120°С.

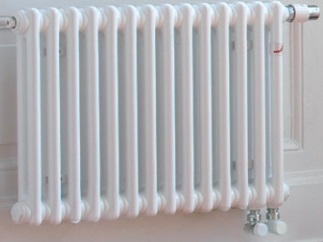

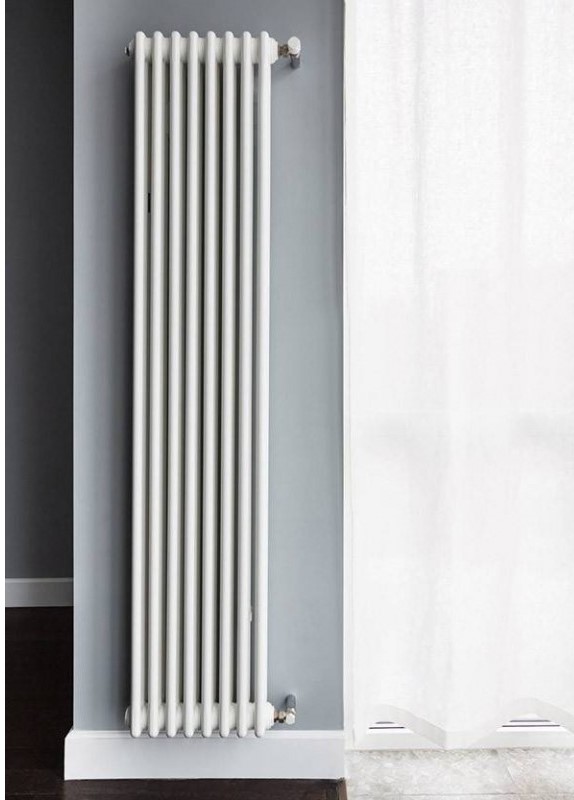

Радиаторы этого производителя можно подсоединять к трубам отопления как с сбоку (боковое подключение, слева или справа) так и снизу (нижнее подключение). Если при нижнем способе подключения радиатор оборудован термовентилем - этот вариант подсоединения называется Zehnder Completto. Для варианта бокового подсоединения радиатор имеет отверстия с внутренней резьбой 1/2", и под воздухоотводчик также 1/2".

Наиболее востребованные размеры трубчатых радиаторов Зендер и способ их подключения к трубам - составляют так называемый складской ассортимент (постоянно присутствующий и пополняемый запас приборов на складе).

Под заказ, можно купить любые другие (по типоразмеру, подключению и цветовому решению) радиаторы Zehnder Charleston.

Zehnder Charleston 3057

Складской ассортимент 3-х трубчатых радиаторов 3057, с боковой подводкой. Высота 570 мм. Белый цвет.

Zehnder Charleston 3057	Модель	Кол-во секций в радиаторе	Высота	Межосевое расстояние	Глубина		Теплоотдача		Цена, евро
							ΔT = 50K (75/65/20 °С)	ΔT = 60K (90/70/20 °С)
	3057 /08	8	566 мм	500 мм	100 мм	392 мм	456 Вт	576 Вт	154,80
	3057 /10	10				484 мм	570 Вт	720 Вт	193,50
	3057 /12	12				576 мм	684 Вт	864 Вт	232,20
	3057 /14	14				668 мм	798 Вт	1008 Вт	270,90
	3057 /16	16				760 мм	912 Вт	1152 Вт	309,60
	3057 /18	18				852 мм	1026 Вт	1296 Вт	348,30
	3057 /20	20				944 мм	1140 Вт	1440 Вт	387,00
	3057 /22	22				1036 мм	1254 Вт	1584 Вт	425,70
	3057 /24	24				1128 мм	1368 Вт	1728 Вт	464,40
	3057 /26	26				1220 мм	1482 Вт	1872 Вт	503,10
	3057 /28	28				1312 мм	1596 Вт	2016 Вт	541,80
	3057 /30	30				1404 мм	1710 Вт	2160 Вт	580,50

Радиаторы Charleston 3050. Трухтрубчатые с боковой подводкой (складской ассортимент). Высота 500 мм. Цвет - белый.

Zehnder Charleston 3050	Модель	й в радиаторе	Высота	Межосевое расстояние	Глубина	Ширина	Теплоотдача		Цена, евро
							ΔT = 50K (75/65/20 °С)	ΔT = 60K (90/70/20 °С)
	3050 /08	8	500 мм	434 мм	100 мм	392 мм	416 Вт	520 Вт	149,12
	3050 /10	10				484 мм	520 Вт	650 Вт	186,40
	3050 /12	12				576 мм	624 Вт	780 Вт	223,68
	3050 /14	14				668 мм	728 Вт	910 Вт	260,96
	3050 /16	16				760 мм	832 Вт	1040 Вт	298,24
	3050 /18	18				852 мм	936 Вт	1170 Вт	335,52
	3050 /20	20				944 мм	1040 Вт	1300 Вт	372,80
	3050 /22	22				1036 мм	1144 Вт	1430 Вт	410,08
	3050 /24	24				1128 мм	1248 Вт	1560 Вт	447,36
	3050 /26	26				1220 мм	1352 Вт	1690 Вт	484,64
	3050 /28	28				1312 мм	1456 Вт	1820 Вт	521,92
	3050 /30	30				1404 мм	1560 Вт	1950 Вт	559,20

Zehnder Charleston 3037, трухтрубчатые с боковой подводкой (складкой ассортимент). Высотой 366 мм и белого цвета.

Zehnder Charleston 3037	Модель	Кол-во секций в радиаторе	Высота	Межосевое расстояние	Глубина	Ширина	Теплоотдача		Цена, евро
							ΔT = 50K (75/65/20 °С)	ΔT = 60K (90/70/20 °С)
	3037 /08	8	366 мм	300 мм	100 мм	392 мм	Вт	Вт	137,92
	3037 /10	10				484 мм	Вт	Вт	172,40
	3037 /12	12				576 мм	Вт	Вт	206,88
	3037 /14	14				668 мм	Вт	Вт	241,36
	3037 /16	16				760 мм	Вт	Вт	275,84
	3037 /18	18				852 мм	Вт	Вт	310,32
	3037 /20	20				944 мм	Вт	Вт	344,80
	3037 /22	22				1036 мм	Вт	Вт	379,28
	3037 /24	24				1128 мм	Вт	Вт	413,76
	3037 /26	26				1220 мм	Вт	Вт	448,24
	3037 /28	28				1312 мм	Вт	Вт	482,72
	3037 /30	30				1404 мм	Вт	Вт	517,20

Радиаторы Charleston 2056. 2-х трубчатые с нижней подводкой (складкой ассортимент). Высота - 560 мм. Белый цвет.

Zehnder Charleston 2056	Модель	Кол-во секций в радиаторе	Высота	Межосевое расстояние	Глубина	Ширина	Теплоотдача		Цена, евро
							ΔT = 50K (75/65/20 °С)	ΔT = 60K (90/70/20 °С)
	2056 /08	8	560 мм	50 мм	62 мм	392 мм	336 Вт	424 Вт	280,82
	2056 /10	10				484 мм	420 Вт	530 Вт	314,98
	2056 /12	12				576 мм	504 Вт	636 Вт	349,14
	2056 /14	14				668 мм	588 Вт	742 Вт	383,30
	2056 /16	16				760 мм	672 Вт	848 Вт	417,46
	2056 /18	18				852 мм	756 Вт	954 Вт	451,62
	2056 /20	20				944 мм	840 Вт	1060 Вт	485,78
	2056 /22	22				1036 мм	924 Вт	1166 Вт	519,94
	2056 /24	24				1128 мм	1008 Вт	1272 Вт	554,10
	2056 /26	26				1220 мм	1092 Вт	1378 Вт	588,26
	2056 /28	28				1312 мм	1176 Вт	1484 Вт	622,42
	2056 /30	30				1404 мм	1260 Вт	1590 Вт	656,58

Радиаторы Charleston 3050, трухтрубчатые с нижней подводкой (складкой ассортимент). Высота - 500 мм. Белый цвет.

Zehnder Charleston 3050	Модель	Кол-во секций в радиаторе	Высота	Межосевое расстояние	Глубина		Теплоотдача		Цена, евро
							(75/65/20 °С)	ΔT = 60K (90/70/20 °С
	3050 /08	8	500 мм	434 мм	100 мм	392 мм	416 Вт	520 Вт	280,82
	3050 /10	10				484 мм	520 Вт	650 Вт	330,58
	3050 /12	12				576 мм	624 Вт	780 Вт	367,86
	3050 /14	14				668 мм	728 Вт	910 Вт	405,14
	3050 /16	16				760 мм	832 Вт	1040 Вт	442,42
	3050 /18	18				852 мм	936 Вт	1170 Вт	479,70
	3050 /20	20				944 мм	1040 Вт	1300 Вт	516,98
	3050 /22	22				1036 мм	1144 Вт	1430 Вт	554,26
	3050 /24	24				1128 мм	1248 Вт	1560 Вт	591,54
	3050 /26	26				1220 мм	1352 Вт	1690 Вт	628,82
	3050 /28	28				1312 мм	1456 Вт	1820 Вт	666,10
	3050 /30	30				1404 мм	1560 Вт	1950 Вт	703,38

Радиаторы Zehnder Charleston имеют универсальныю трубчатую (колончатую) конструкцию. Вертикальные стальные круглые трубки (диаметр 25 мм, толщина стенки трубки - 1,25 мм) соединены в секцию с помощью специального стального верхнего и нижнего коллекторов – образуя своеобразную колонну (ширина которой 46 мм), а секции затем свариваются между собой специальной прочной сваркой. С помощью такой конструктивной основы производится большое количество типоразмеров как по высоте, так по глубине и длине. Благодаря этому из модельного ряда радиаторов Zehnder Charleston всегда можно подобрать отопительный прибор для практически любого помещения.

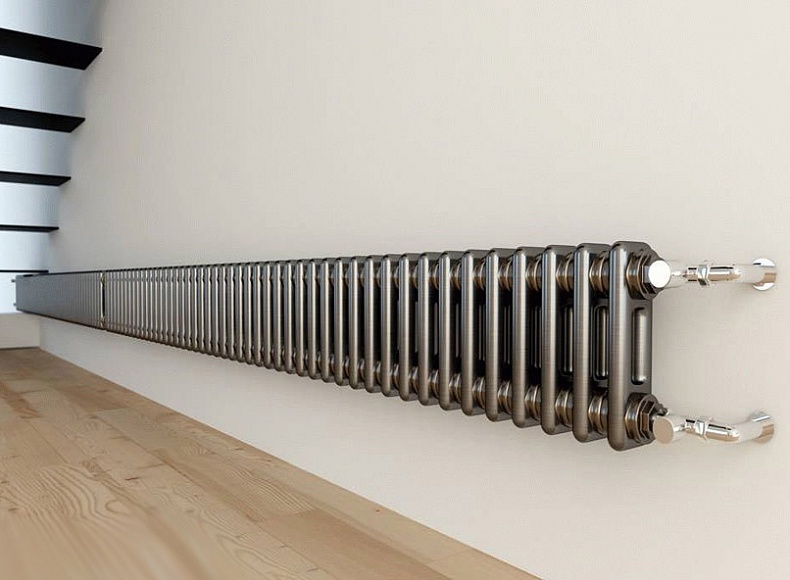

Основой для классификации радиаторов Zehnder серии Charleston является количество трубок в секции, и именно их количество определяет глубину радиатора. Так радиаторы бывают двухтрубчатыми (или двухколончатыми) глубиной 62 мм, 3-х трубчатыми (глубиной 100 мм), 4-х трубчатыми (глубиной 136 мм), 5-ти трубчатыми (глубиной 173 мм) и даже шеститрубчатыми с глубиной 210 мм. Радиаторы могут быть высотой от 190 мм до 3000 мм, диапазон длины (ширины) - 92-3000 мм.

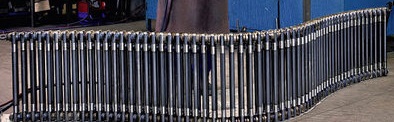

Компанией-производителем предлагаются также нестандартные или специальные исполнения - радиаторы Зендер Чарлестон на повышенное давление (рабочее давление максимум 18 бар.); оцинкованное покрытие (для влажных помещений); угловые, радиусные и другие специальные формы радиаторов.

При размещении радиатора Charleston в помещениях с повышенной влажностью необходимо специальное исполнение - с наружным цинкованием (отопительный прибор перед покраской предварительно оцинковывается).

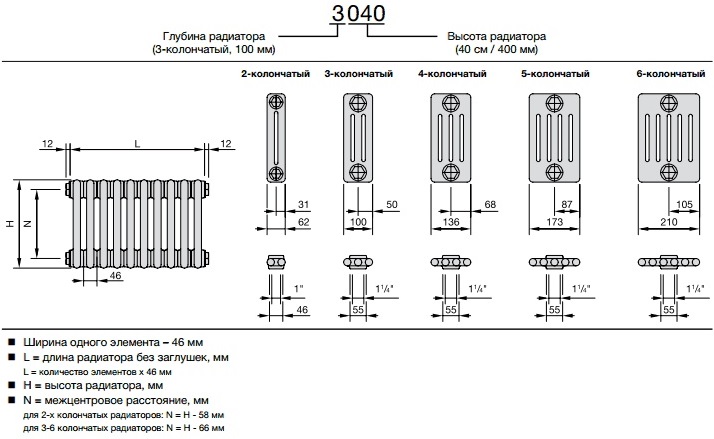

Условные обозначения (маркировка) радиаторов Zehnder Charleston и их габариты (размеры указаны в мм)

Устанавливать радиатор можно как на стенну так и на пол. Для этих целей используется соответствующий настенный или напольный крепеж (ножки). Напольные крепежные элементы-ножки могут быть регулируемым по высоте и нерегулируемым, приварными и неприварными консолями. Более подробная информация о крепеже содержится ниже.

Настенный крепеж для радиаторов Зендер Чарлстон

Напольный крепеж для радиаторов Charleston

НАПОЛЬНЫЙ КРЕПЕЖ
Модель	Фото	Описание	Цена
Регулируемые приварные ножки (труба диаметром ⌀ 25 мм)		высота ножки - 120-170 мм	по запросу
		высота ножки 170-350 мм	по запросу
Нерегулируемые приварные ножки ⌀ 27 мм		для 2-6-ти колончатых радиаторов, высота ножки 150 мм	по запросу
		для 2-6-ти колончатых радиаторов, любая высота ножки в диапазоне 75-350 мм (с точностью до 1 мм)	по запросу
		Декоративная накладка в цвет радиатора. ⌀ 100 мм, h - 30 мм.	по запросу
Нерегулируемые "английские" приварные ножки		Высота ножки (h) -110 мм	по запросу
Регулируемая консоль HFK		высота ножки 140-170 мм	по запросу
		высота ножки 170-350 мм	по запросу
Дополнительный настенный фиксатор (держатель)		Для радиаторов высотой свыше 600 мм	по запросу
