Flexcon R

Характеристики
  • Производитель: Flamco
  • Страна: Нидерланды
  • Рабочее давление: 6 бар/10 бар
  • Температура: 70 °С
  • Цвет: RAL 3002
Наличие: Срок поставки уточняйте у менеджера
Заказать консультацию
Бесплатная доставка
Качественный монтаж
Официальный дилер
  • Описание
  • Отзывы

Flexcon R. Расширительные мембранные баки для систем отопления и холодоснабжения, 8—1000 литров, 6/10 бар

Область применения

Расширительные мембранные баки предназначены для компенсации температурного расширения теплоносителя и поддержания давления в системах отопления и холодоснабжения.

Технические характеристики:

  • Емкость: 8 — 1000 л;
  • Максимальное рабочее давление — 6/10 бар;
  • Для баков от 8 до 80 литров максимальная допустимая температура на мембране при длительной эксплуатации: +70 °С;
  • Для баков от 110 до 1000 литров максимальная допустимая температура: +110 °С, при длительной эксплуатации на мембране: +70 °С;
  • Минимально допустимая рабочая температура: -10 °С;
  • Среда: вода либо водногликолевые смеси с концентрацией гликоля не более 50%.

Конструкция:

  • Полностью сварная конструкция бака;
  • Незаменяемая мембрана камерного типа для баков от 8 до 80 л, диафрагменного типа для баков от 110 до 1000 л;
  • Возможна настенная или напольная установка;
  • Резьбовое соединение без покрытия готово к нанесению компаунда или уплотнительного материала;
  • В расширительных мембранных баках до 80 л подключение к системе расположено снизу бака, что существенно увеличивает срок службы мембраны капсуль ного типа в отличие от конструкций баков с подключением сверху;
  • В расширительных мембранных баках свыше 110 литров подключение к системе расположено сверху бака, тем самым обеспечивая более удобное обслуживание (подключение к воздушной камере находится снизу), а также предотвращая проникновение дополнительного воздуха в систему.

Примечание:

Согласно проведенным циклическим испытаниям по EN13831, Directive PED 97/23/ЕС. мембрана капсульного типа при подключении сверху подвержена большей деформации и повреждениям при заявленных 50 000 циклов срабатывания.

Спецификация материалов:

Наименование Материал
Корпус бака, опоры (в баках напольного монтажа) высококачественная углеродистая сталь, покрытая порошковой краской красного цвета, RAL 3002
Мембрана незаменяемая SBR (для баков от 110 л до 1000 л); EPDM (для баков от 8 л до 80 л)
Клапан газовый латунь
Защитный колпачок газового клапана, резьбового ниппеля пластик
Фланец с ниппелем резьбовым/ ниппель резьбовой оцинкованная сталь / углеродистая сталь

Flexcon R

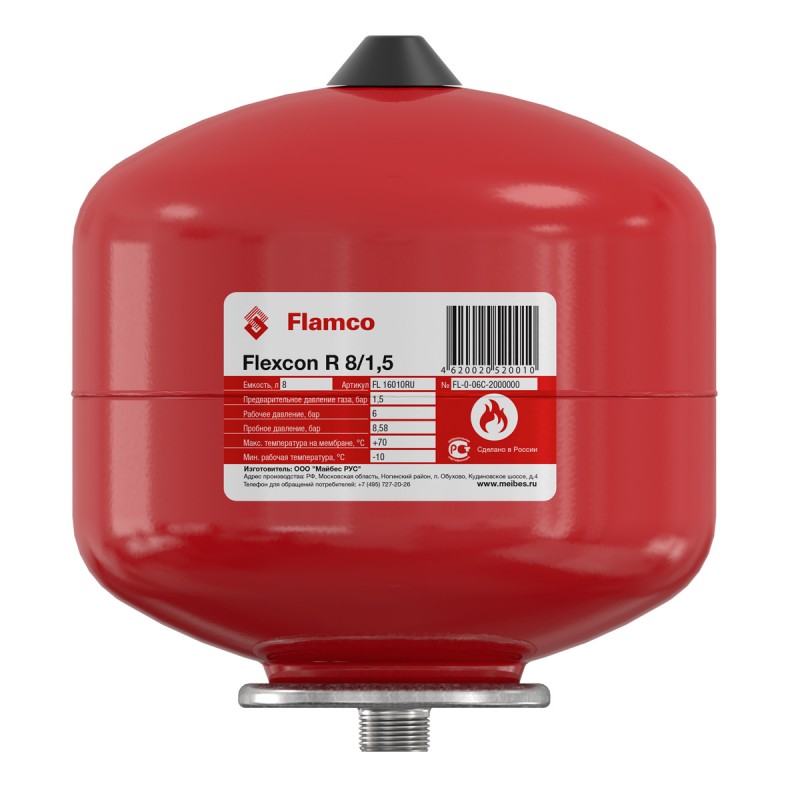

Расширительные мембранные баки 8 — 25 л, 6 бар

Тип Емкость [л] Исходное давление [бар] Рраб, бар Размеры [мм] Сист. соед. (Наруж.) Вес [кг] Артикул
Ø H
Flexcon R 8 8 1,5 6 235 261 ¾" 2,1 FL16010RU
Flexcon R 12 12 1,5 6 235 351 ¾" 2,3 FL16014RU
Flexcon R 18 18 1,5 6 290 357 ¾" 3,2 FL16020RU
Flexcon R 25 25 1,5 6 290 463 ¾" 4 FL16027RU

Для быстрого и надежного настенного монтажа бака рекомендуется применять дополнительное оборудование Flamco:

Монтажную консоль Flexconsole R, 3/4" или Flexconsole R Plus, 3/4" в комплекте с предохранительным клапаном Prescor (с преднастроенным давлением срабатывания), манометром с отсечным клапаном, воздухоотводчиком с отсечным клапаном. (Стр. 24)

Flexcon R

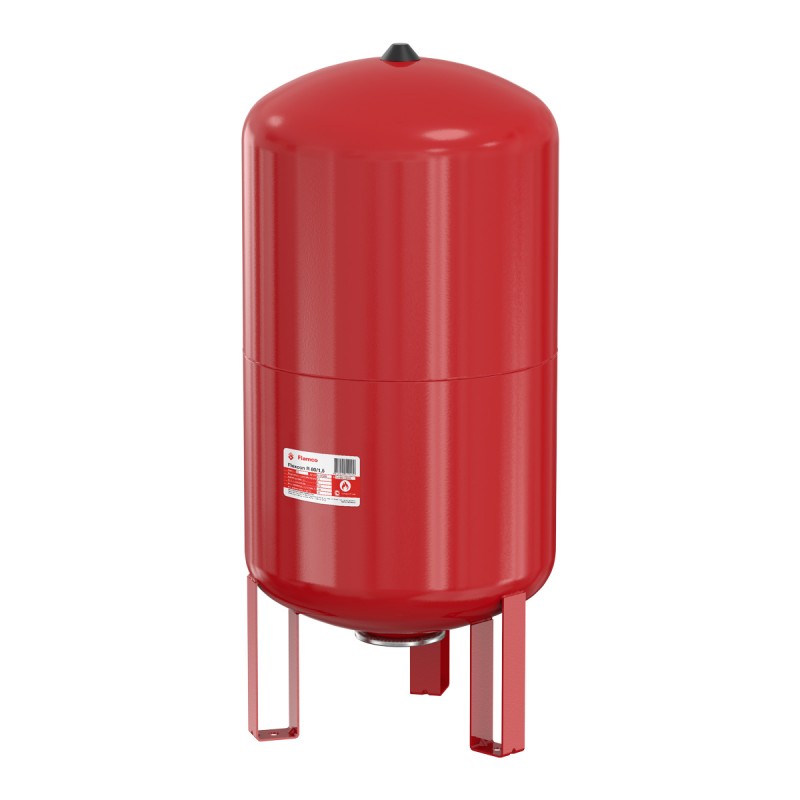

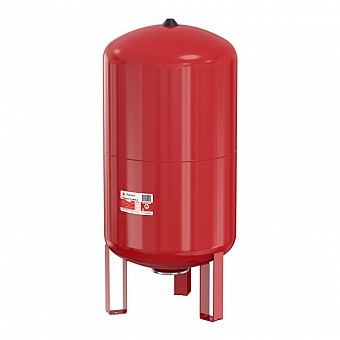

Расширительные мембранные баки 35 — 80 л, 6 бар

Тип Емкость [л] Исходное давление [бар] Рраб, бар Размеры [мм] Сист. соед. (Наруж.) Вес [кг] Артикул
Ø H
Flexcon R 35 35 1,5 6 390 496 6,1 ¾" FL16037RU
Flexcon R 50 50 1,5 6 390 620 9,8 ¾" FL16053RU
Flexcon R 80 80 1,5 6 390 864 13,8 ¾" FL16083RU

Flexcon R

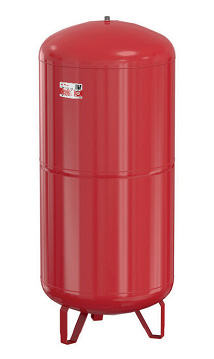

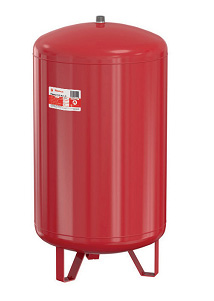

Расширительные мембранные баки 110 — 1000 л, 6 бар

Тип Емкость [л] Исходное давление [бар] Рраб, бар Размеры [мм] Сист. соед. (Наруж.) Вес [кг] Артикул
Ø H
Flexcon R 110 110 1,5 6 484 780 1" 23,8 FL16117RU
Flexcon R 140 140 1,5 6 484 950 1" 25,3 FL16147RU
Flexcon R 200 200 1,5 6 484 1296 1" 38,1 FL16207RU
Flexcon R 300 300 1,5 6 600 1330 1" 56,9 FL16303RU
Flexcon R 425 425 1,5 6 790 1176 1" 79,4 FL16423RU
Flexcon R 600 600 1,5 6 790 1540 1" 92,9 FL16603RU
Flexcon R 800 800 1,5 6 790 1890 1" 126,9 FL16803RU
Flexcon R 1000 1000 1,5 6 790 2270 1" 145,9 FL16903RU

Flexcon R

Расширительные мембранные баки 110 — 1000 л, 10 бар

Тип Емкость [л] Исходное давление [бар] Рраб, бар Размеры [мм] Сист. соед. (Наруж.) Вес [кг] Артикул
Ø H
Flexcon R 110 110 3 10 484 780 1" 38,5 FL16106RU
Flexcon R 140 140 3 10 484 950 1" 44,6 FL16136RU
Flexcon R 200 200 3 10 600 960 1" 49,3 FL16196RU
Flexcon R 300 300 3 10 600 1330 1" 73,7 FL16296RU
Flexcon R 425 425 3 10 790 1176 1" 105,5 FL16416RU
Flexcon R 600 600 3 10 790 1540 1" 132 FL16596RU
Flexcon R 800 800 3 10 790 1890 1" 181,8 FL16796RU
Flexcon R 1000 1000 3 10 790 2270 1" 211 FL16896RU

Аксессуары для монтажа расширительных баков Flexcon для систем отопления и холодоснабжения

Flexconsole R

Консоли для крепления на стене с ручным воздухоотводчиком

Тип Назначение Соединение Размеры [мм] Артикул
A B C D E F
Flexconsole R для расширительных баков Flexcon R, 8-25 л G ¾" F G ¾" F ЗО 200 50 80 FL 27950

Flexconsole R Plus

Консоли для крепления на стене с манометром, автоматическим воздухоотводчиком Flexvent ½" и предохранительным клапаном Prescor с давлением срабатывания 3 бар

Тип Назначение Соединение Размеры [мм] Артикул
А В С D Е F К M N О Р
Flexconsole R Plus для расширительных баков Flexcon R, 8-25 л Rp ¾" Rp ¾" Rp ½" Rp ⅜" 50 180 30 200 270 55 45 FL 27990

Примечание:

Расширительный бак Flexcon R устанавливается на консоли вертикально, резьбовое подключение к системе ¾".

МВ2

Системы быстрого крепления на стену

Тип Назначение Материал Размеры [мм] Артикул
A B C
Опора МВ 2 для расширительных баков Flexcon / Airfix, 8-25 л оцинкованная сталь DC01 A-m 94" 113" 26" FL 27913
Хомут FL 27914

Примечание:

Для настенного монтажа используется два штифта Ø8 и два винта Ø6 с шестигранной головкой (ключ 10).

FlexControl ¾"

Резьбовое устройство

Тип Назначение Рраб, бар t° раб Соединение Размеры C [мм] Вес [кг] Артикул
A B
FlexControl 3/4 М для обслуживания или демонтажа баков от 110 л без дренажа системы 10,0 130 R ¾" Rp ¾" 60 0,24 FL 28920
FlexControl 3/4 Rp ¾" G ¾" F 92 0,31 FL 28925
FlexControl 1 Rp 1" G 1" F 100 0,36 FL 22390

Flexfast ¾"

Резьбовое устройство

Тип Назначение Соединение Размеры Артикул
Вход Выход
Flexfast ¾ для обслуживания или демонтажа баков до 25 л без дренажа системы ¾" F ¾" М 68 FL 27920

Flexcon 1"

Комплект соединений

Резьбовое устройство с запорным и дренажным клапаном для быстрого монтажа для расширительных баков РІехсоп на 110 — 1000 литров. Комплект включает запорный клапан, кран для подпитки/дренажа со штуцером для шланга и манометр (0 — 12,0 бар). Позволяет обслуживать раширительный бак без необходимости дренирования системы.

Тип Соединение Манометр Артикул
А В
Соединительная группа Flexcon 1 1" F 1" F да FL 27293

Flexcon R по выгодной цене купите в интернет-магазине «Метойл». Подробные характеристики и применение. Доставка по Екатеринбургу и РФ.
