Flexcon V-В/ Flexcon VSV
- Производитель: Flamco
- Страна: Нидерланды
- Рабочее давление: 6 бар/10 бар
- Температура: Flexcon V-В - 160 °С; Flexcon VSV - 110 °С;
- Цвет: RAL 3002
- Описание
- Отзывы
Flexcon V-B, Flexcon VSV. Промежуточные емкости для систем отопления и холодоснабжения, 50 — 2000 л, 6/10 бар
Область применения
В закрытых системах теплоснабжения температура подачи может достигать 120° С. Максимально допустимая непрерывная температурная нагрузка на мембрану расширительного бака Flexcon составляет 70° С. Именно поэтому мембранные расширительные баки должны устанавливаться на обратной линии. В случаях, когда температура обратной линии превышает 70° С, необходима установка промежуточной емкости.
Промежуточная емкость служит для охлаждения теплоносителя до безопасных для мембранных баков температур. Степень охлаждения теплоносителя, зависит от объема промежуточной емкости. Изоляция бака не требуется. Вокруг бака должен быть обеспечен зазор не менее 400 мм.

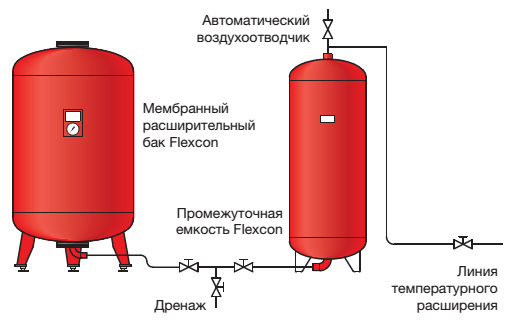

Классическая схема монтажа промежуточных емкостей
Технические характеристики
- Емкость Flexcon V-В: 50 — 2000 л;
- Емкость Flexcon VSV: 100 — 1000 л;
- Максимальное рабочее давление — 6/10 бар;
- Максимальная температура теплоносителя для Flexcon V-B - 160° С;
- Максимальная температура теплоносителя для Flexcon VSV, составляет 110° С.
Спецификация материалов:
| Наименование | Материал |
|---|---|
| Корпус бака, опоры (в емкостях напольного монтажа) | высококачественная углеродистая сталь, покрытая порошковой краской красного цвета, RAL 3002 |
| Фланец с ниппелем резьбовым/ ниппель резьбовой | углеродистая сталь |

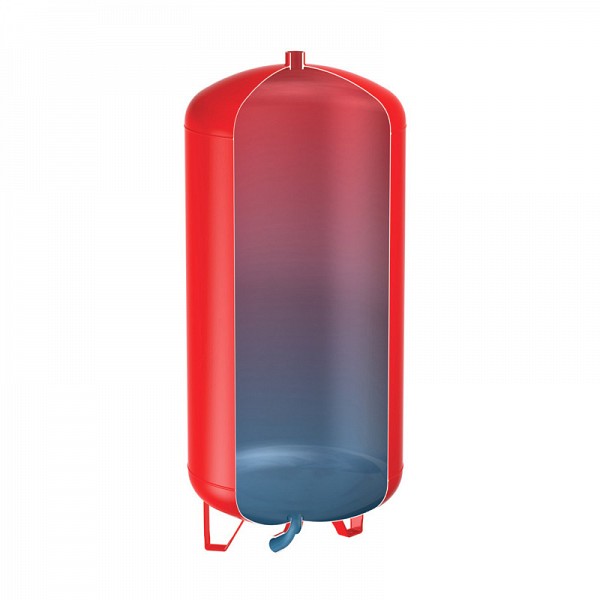

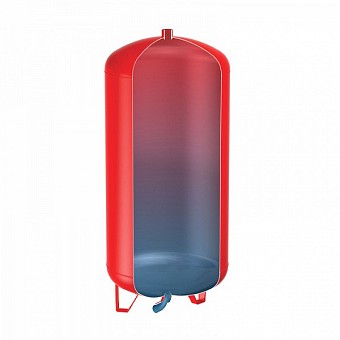

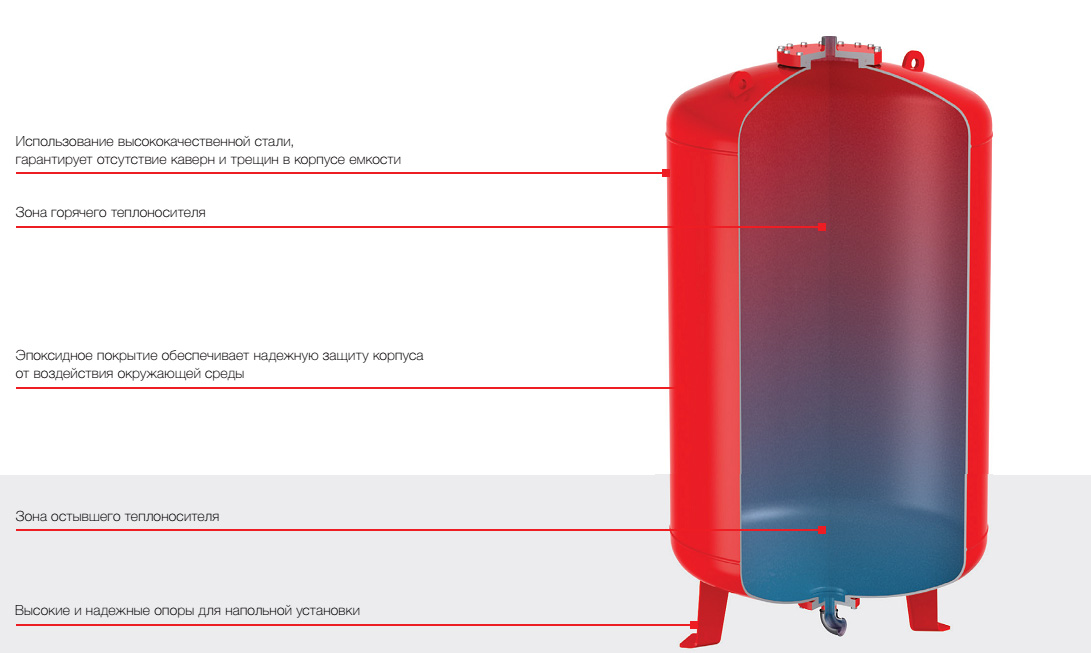

Работа промежуточной емкости основана на принципе разницы масс горячей и холодной воды. Теплоноситель поступает в промежуточную емкость сверху, т.е. со стороны концентрации наиболее горячей жидкости.
Охлажденный теплоноситель, обладая более высокой плотностью, опускается вниз и под действием естественных сил направляется в патрубок в нижней части промежуточной емкости.
Примеры расчетов промежуточных емкостей Flexcon V-B, Flexcon VSV
Расчет и подбор промежуточной емкости:
Необходимый объем промежуточной емкости Flexcon зависит от температуры подачи и коэфициента чистого объема расширения, который может быть определен из таблицы.
| Температура подачи | Обьем промежуточной емкости Flexcon % от чистого объема расширения |
|---|---|
| 90-110° С | 15 |
| 111-125° С | 25 |
| 126-140° С | 40 |
| 141-150° С | 60 |
Пример 1: расчет промежуточной емкости Flexcon
Данные:
- объем расширения Ve = 1 150 л
- температура подачи (105/95 °С)
Расчет:
Необходимая обьем емкости = 15% от объема расширения
Лучший выбор: Промежуточная емкость Flexcon VSV 200л

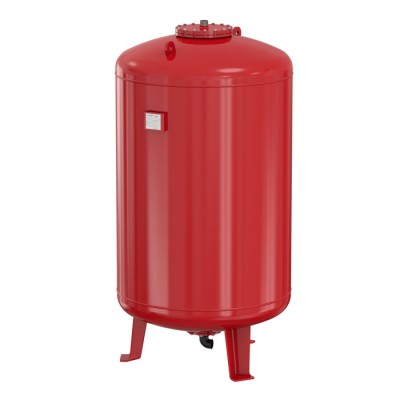

Flexcon V-B
Промежуточные емкости 50 — 2000 л, 10 бар, 160 °С
| Тип | Емкость [л] | Рраб, бар | t° max | Подключение | Размеры [мм] | Вес [кг] | Артикул | ||
|---|---|---|---|---|---|---|---|---|---|
| Бак (вн. р.) | Система (вн. р.) | A | B | ||||||
| Flexcon V-B 50 | 50 | 10,0 | 160 | 1 ¼" | 1 ¼" | 450 | 640 | 62 | FL 22730 |
| Flexcon V-B 180 | 180 | 10,0 | 160 | 1 ¼" | 1 ¼" | 550 | 1235 | 133 | FL 22731 |
| Flexcon V-B 300 | 300 | 10,0 | 160 | 1 ¼" | 1 ¼" | 550 | 1735 | 182 | FL 22729 |
| Flexcon V-B 400 | 400 | 10,0 | 160 | 1 ¼" | 1 ¼" | 750 | 1470 | 255 | FL 22732 |
| Flexcon V-B 600 | 600 | 10,0 | 160 | 1 ¼" | 1 ¼" | 750 | 1860 | 293 | FL 22733 |
| Flexcon V-B 800 | 800 | 10,0 | 160 | 1 ½" | 1 ½" | 750 | 2250 | 344 | FL 22734 |
| Flexcon V-B 1000 | 1000 | 10,0 | 160 | 1 ½" | 1 ½" | 750 | 2750 | 409 | FL 22735 |
| Flexcon V-B 1200 | 1200 | 10,0 | 160 | 1 ½" | 1 ½" | 1000 | 2200 | 520 | FL 22736 |
| Flexcon V-B 1600 | 1600 | 10,0 | 160 | 1 ½" | 1 ½" | 1000 | 2700 | 550 | FL 22737 |
| Flexcon V-B 2000 | 2000 | 10,0 | 160 | 2 " | 2 " | 1200 | 2435 | 570 | FL 22738 |

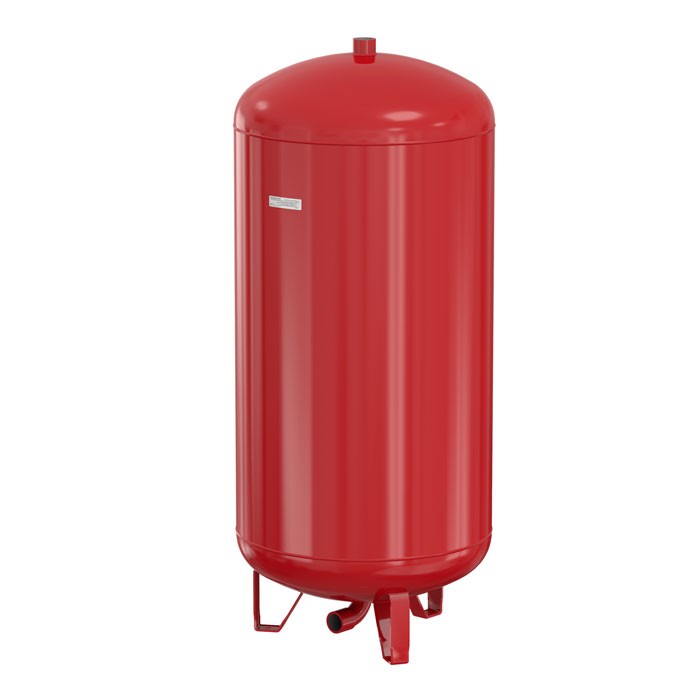

Flexcon VSV
Промежуточные емкости 100 — 1000 л, 6.0 бар, 110 °С
| Тип | Емкость [л] | Рраб, бар | t° max | Подключение | Размеры [мм] | Вес [кг] | Артикул | ||
|---|---|---|---|---|---|---|---|---|---|
| Бак (вн. р.) | Система (вн. р.) | A | B | ||||||
| Flexcon VSV 100 | 100 | 6,0 | 110 | 1 ½" | 1 ½" | 484 | 750 | 27 | FL 23386 |
| Flexcon VSV 200 | 200 | 6,0 | 110 | 1 ½" | 1 ½" | 484 | 1304 | 29 | FL 23380 |
| Flexcon VSV 350 | 350 | 6,0 | 110 | 1 ½" | 1 ½" | 484 | 2124 | 55 | FL 23381 |
| Flexcon VSV 500 | 500 | 6,0 | 110 | 2 " | 2 " | 600 | 2025 | 64 | FL 23382 |
| Flexcon VSV 750 | 750 | 6,0 | 110 | 2 " | 2 " | 790 | 1863 | 96 | FL 23383 |
| Flexcon VSV 1000 | 1000 | 6,0 | 110 | 2 " | 2 " | 790 | 2238 | 114 | FL 23384 |
Flexcon VSV
Промежуточные емкости 100 — 1000 л, 10.0 бар, 110 °С
| Тип | Емкость [л] | Рраб, бар | t° max | Подключение | Размеры [мм] | Вес [кг] | Артикул | ||
|---|---|---|---|---|---|---|---|---|---|
| Бак (вн. р.) | Система (вн. р.) | A | B | ||||||
| Flexcon VSV 100 | 100 | 10,0 | 110 | 1 ½" | 1 ½" | 484 | 750 | 31 | FL 23306 |
| Flexcon VSV 200 | 200 | 10,0 | 110 | 1 ½" | 1 ½" | 484 | 1304 | 51 | FL 23300 |
| Flexcon VSV 350 | 350 | 10,0 | 110 | 1 ½" | 1 ½" | 484 | 2124 | 80 | FL 23301 |
| Flexcon VSV 500 | 500 | 10,0 | 110 | 2 " | 2 " | 600 | 2025 | 96 | FL 23302 |
| Flexcon VSV 750 | 750 | 10,0 | 110 | 2 " | 2 " | 790 | 1863 | 142 | FL 23303 |
| Flexcon VSV 1000 | 1000 | 10,0 | 110 | 2 " | 2 " | 790 | 2238 | 172 | FL 23304 |
